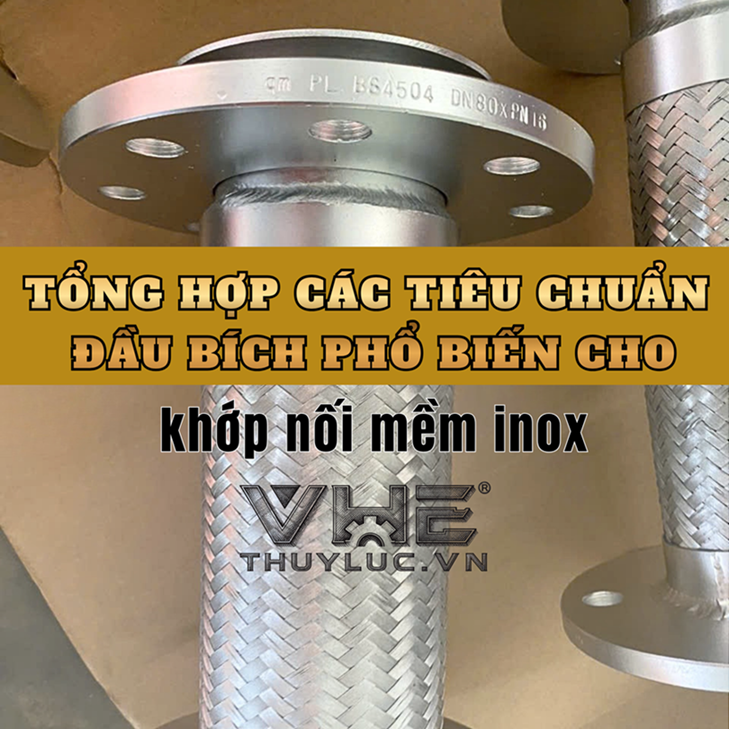

Trong các hệ thống đường ống công nghiệp, khớp nối mềm inox đóng vai trò cốt lõi giúp hấp thụ rung chấn, bù trừ sự giãn nở nhiệt và bảo vệ thiết bị. Tuy nhiên, để lắp đặt chính xác và đảm bảo hệ thống vận hành an toàn, việc lựa chọn đúng tiêu chuẩn mặt bích kết nối là bước quan trọng. Bài viết dưới đây sẽ cung cấp cái nhìn tổng quan về các chuẩn đầu bích thông dụng hiện nay khi gia công hàn khớp nối mềm.
Tại sao phải lựa chọn đúng tiêu chuẩn đầu bích? Tầm Quan Trọng Của Việc Lựa Chọn Đúng Tiêu Chuẩn Đầu Bích
Khớp nối mềm inox thường được cấu tạo từ các vật liệu chịu áp lực và độ bền cao như SUS304, SUS316. Tùy vào yêu cầu khắt khe của hệ thống dầu khí, hơi nóng hay nước thải, đầu fitting mặt bích được gia công với khả năng làm kín ưu việt và chịu nhiệt độ lên tới 350 °C. Việc lựa chọn sai mặt bích có thể dẫn đến lệch tâm lỗ bu lông, gây rò rỉ áp suất nghiêm trọng. Dưới đây là các tiêu chuẩn mặt bích phổ biến được áp dụng trên toàn cầu.

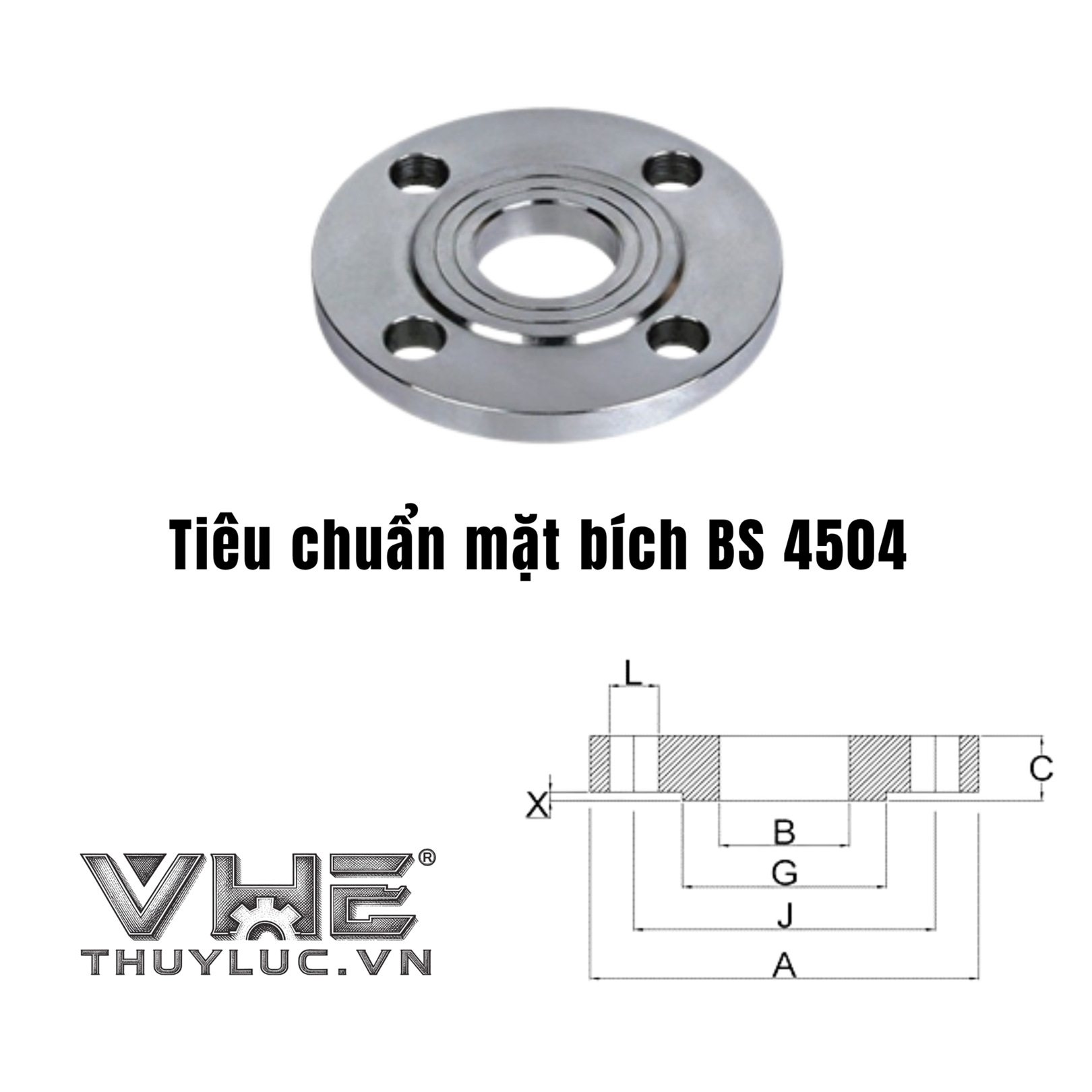

Tiêu chuẩn mặt bích BS 4504
Đây là tiêu chuẩn mặt bích quen thuộc, phổ biến là dòng bích rỗng có gương (Type 101 - RF).
- Kích thước: Dải kích thước đa dạng từ DN10 đến DN600 (tương đương size 3/8" - 24").
- Cấp áp suất làm việc: Chịu được các dải áp lực hệ thống linh hoạt như PN6, PN10, PN16, PN25 và PN40.
- Vật liệu gia công: Thép Carbon hoặc Thép không gỉ.

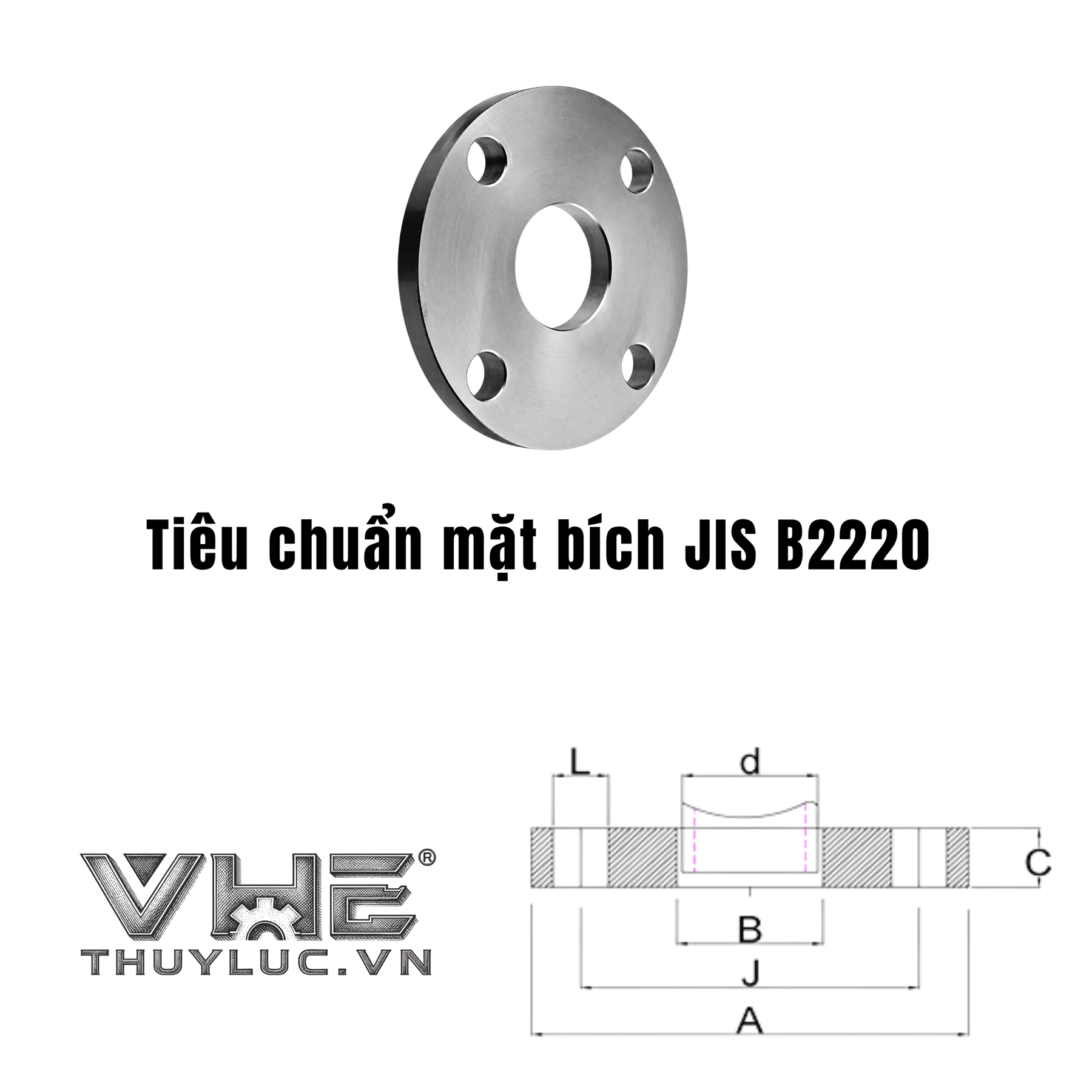

Tiêu chuẩn mặt bích JIS B2220
Mặt bích tiêu chuẩn công nghiệp Nhật Bản (JIS) rất được ưa chuộng ở thị trường châu Á. Đối với ống co giãn hay ống ruột gà, chuẩn JIS B2220 dạng FF phổ thông được ứng dụng cực kì rộng rãi.
- Kích thước: Cung cấp dải size rất lớn, đáp ứng từ DN10 đến tận DN1500.
- Cấp áp suất: Chia thành nhiều mức chịu tải như 5K, 10K, 16K, 20K, 30K, 40K và lên đến 60K.
- Vật liệu gia công: Thép Carbon hoặc Thép không gỉ.

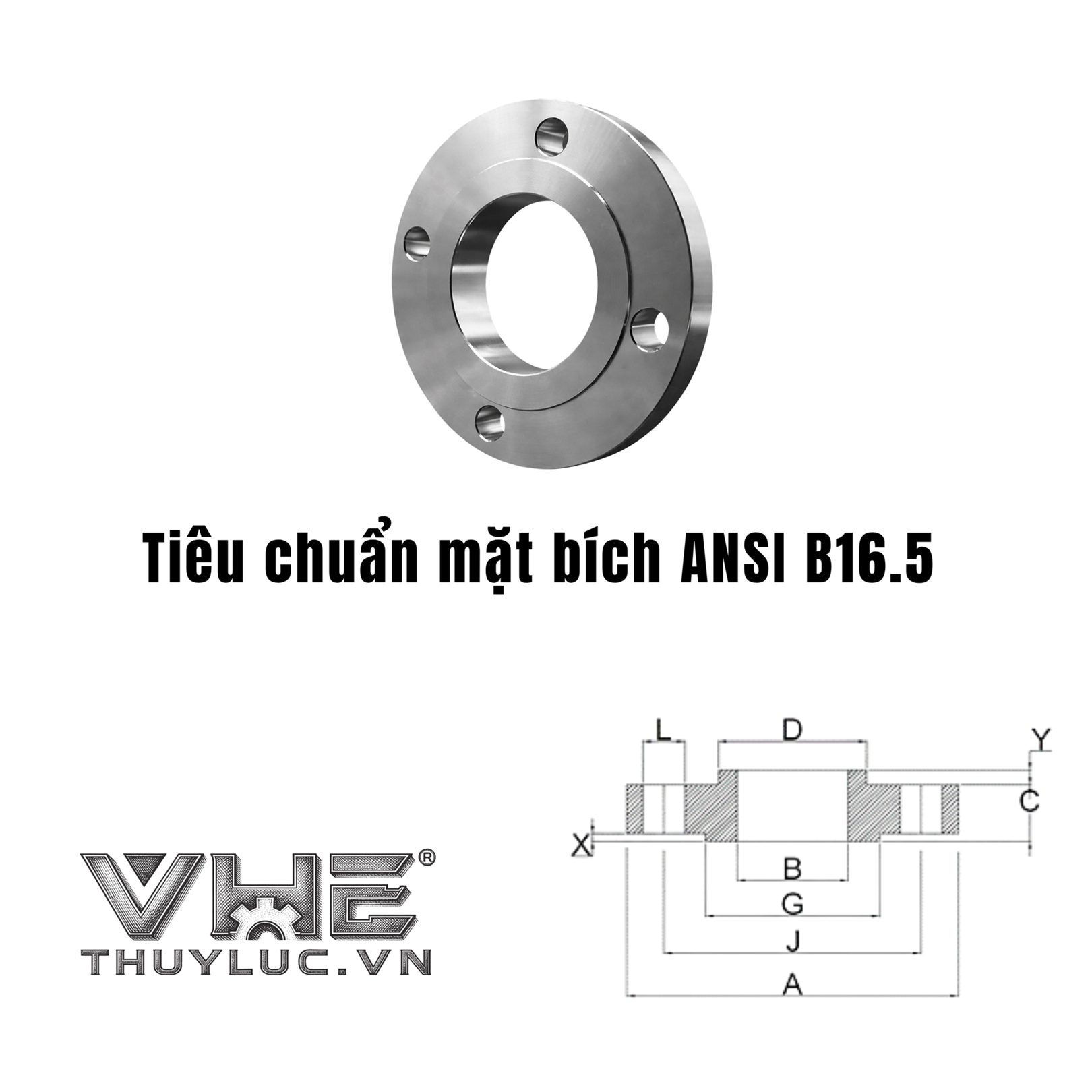

Tiêu chuẩn mặt bích ANSI B16.5
Thuộc hệ thống chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI). Trong gia công ống mềm, mặt bích ANSI thường gặp ở dạng Slip-On.
- Kích thước: Phủ dải từ 1/2" đến 24" (tương đương DN10 - DN600).
- Cấp áp suất: Chuyên sử dụng cho các hệ thống yêu cầu áp lực Class 150 và Class 300.
- Vật liệu gia công: Thép Carbon hoặc Thép không gỉ.

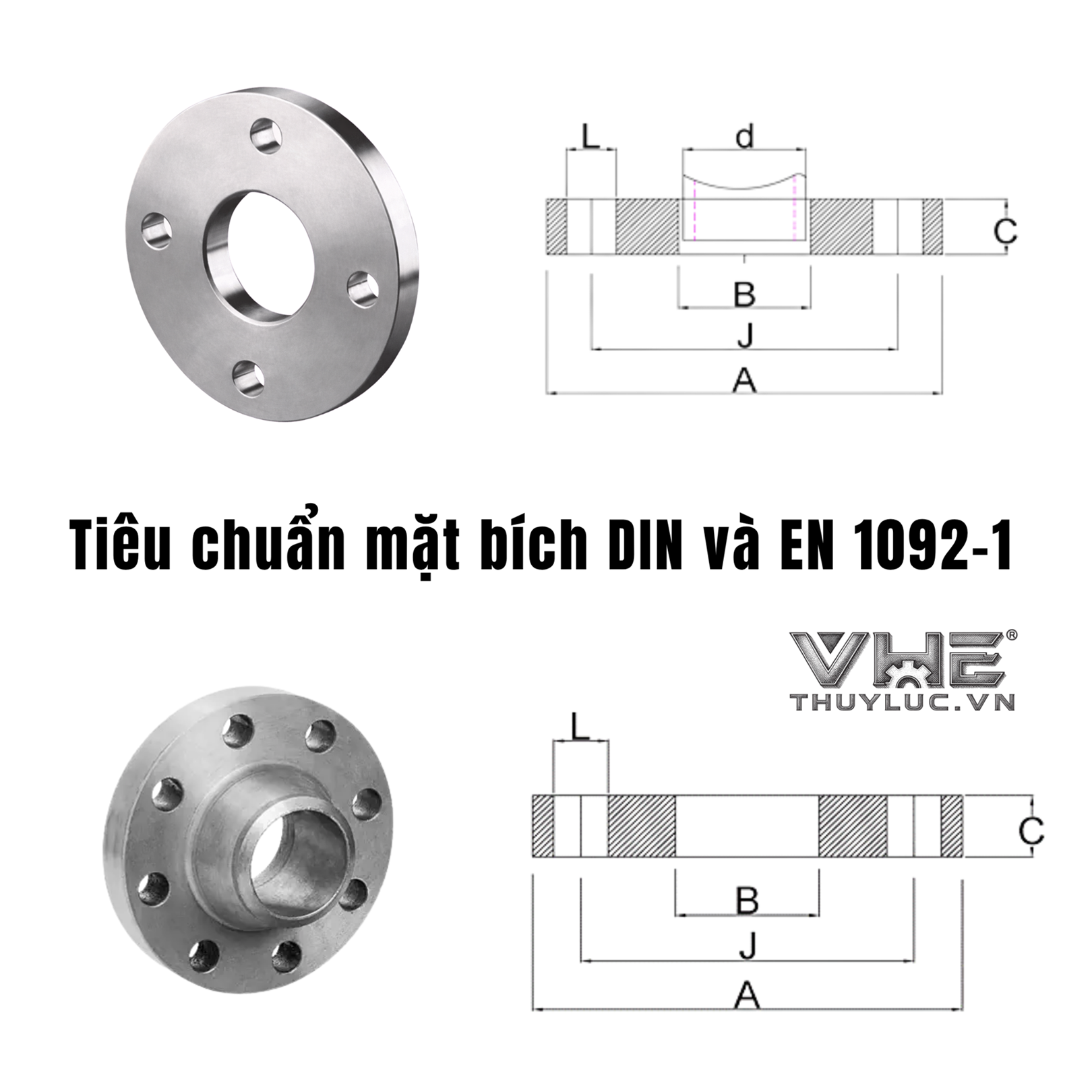

Tiêu chuẩn mặt bích DIN và EN 1092-1
Hai hệ tiêu chuẩn châu Âu này thường đi sát với nhau. Trong đó, tiêu chuẩn EN 1092-1 (typ. 01, FF) chủ yếu khác hệ BS ở thông số độ dày mặt bích.
Hệ chuẩn DIN: Cung cấp các thiết kế tùy biến theo áp suất như DIN 2573 (PN6), DIN 2576 (PN10), DIN 2502 (PN16), DIN 2503 (PN25) và DIN 2545 (PN40).
- Các cấp áp suất tiêu chuẩn PN6 PN10 PN16 PN25 PN40
- Size 3/8' – 24’’ (tương đương DN10-DN600)
- Vật liệu Thép Carbon / Thép không gỉ
Hệ chuẩn EN: Phân cấp rõ rệt với độ chịu tải cao hơn như PN63 và PN100.
- Các cấp áp suất PN6 PN10 PN16 PN25 PN40 PN63 PN100
- Size 3/8' – 24’’ (tương đương DN10-DN600)
- Vật liệu Thép Carbon / Thép không gỉ

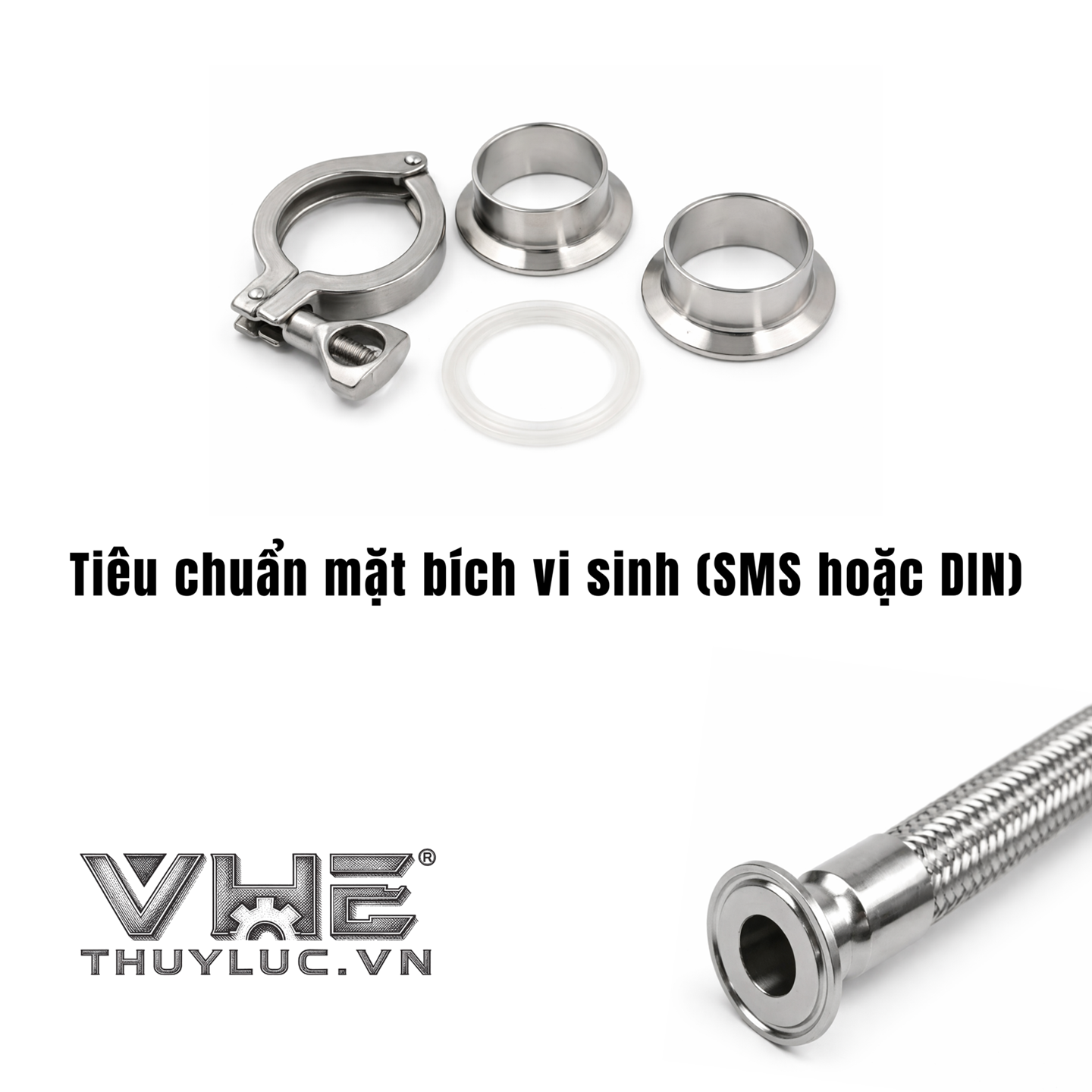

Tiêu chuẩn mặt bích vi sinh (SMS hoặc DIN)
Được thiết kế riêng cho môi trường đòi hỏi độ sạch tuyệt đối, mặt bích vi sinh có rãnh kẹp để lắp gioăng silicon. Hệ thống làm kín bằng cùm ép chặt hai mặt clamp giúp thao tác tháo lắp nhanh, chịu được nhiệt độ lên tới 200 độ C.
- Chất liệu: Inox 304, Inox 316
- Chất liệu gioăng: Silicon, EPDM, PTFE
- Kích thước có sẵn: ø12.7 – ø324
- Nhiệt độ làm việc: -180ºC – 280ºC
- Áp lực làm việc: 16 bar

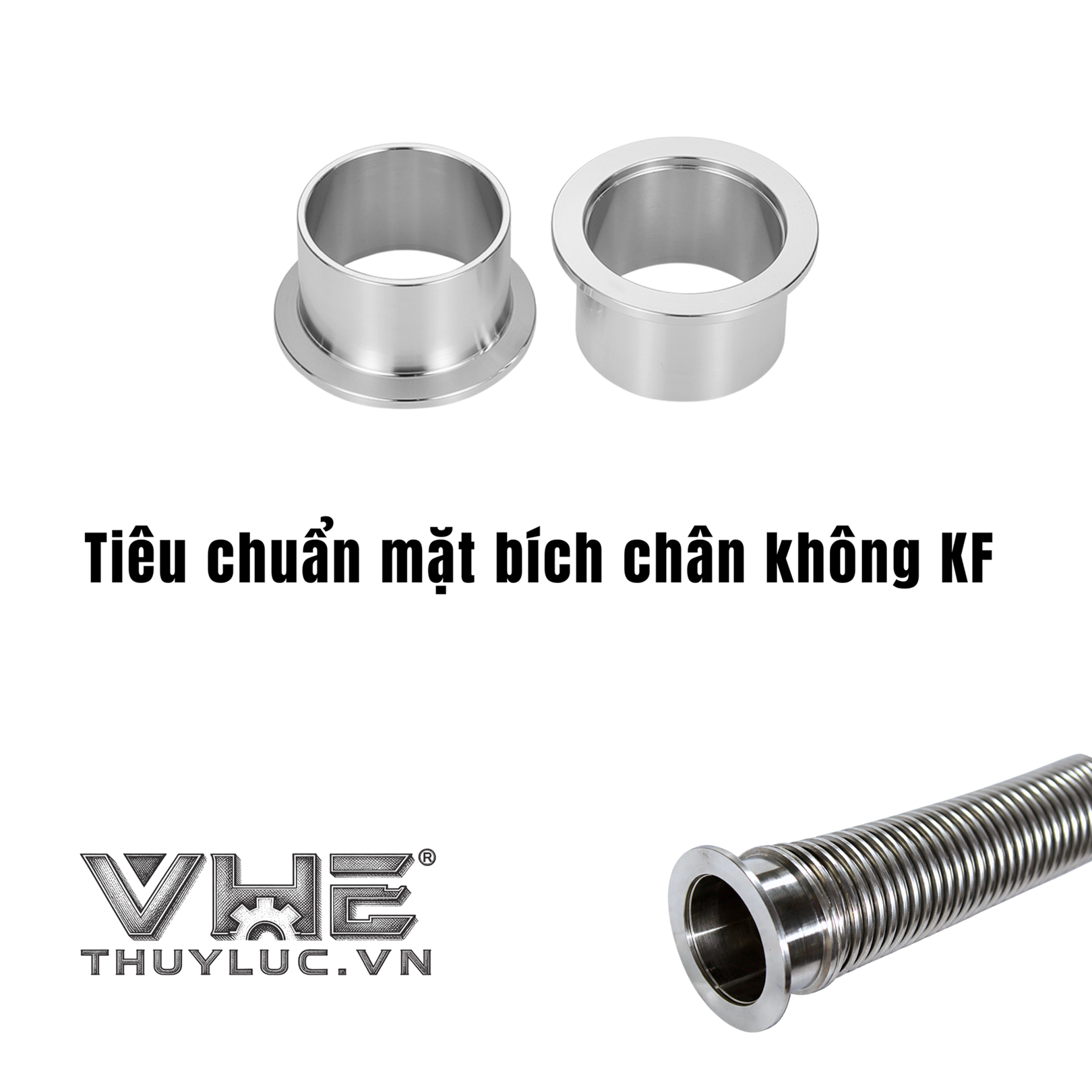

Tiêu chuẩn mặt bích chân không KF
- Cấu tạo: Bộ kết nối gồm hai mặt bích đối xứng, một vòng đệm trung tâm (Centering ring) kèm gioăng O-ring và một kẹp khóa vòng ngoài.
- Kích thước tiêu chuẩn: KF10, KF16, KF25, KF40 và KF50.
- Ứng dụng: Thích hợp cho môi trường sạch, hệ thống dẫn khí trong sản xuất bán dẫn, thực phẩm và các thiết bị phân tích thí nghiệm.
Giải Pháp Đường Ống Toàn Diện Tại Thủy Lực Việt Nam (VHE)
Việc lựa chọn thiết kế mặt bích phù hợp quyết định rất lớn tới tính tương thích của cụm khớp nối mềm. Tại Công ty Cổ phần Thiết bị Thủy lực Việt Nam, quá trình tư vấn kỹ thuật cũng như gia công luôn được thực hiện chuẩn xác đến từng chi tiết, đảm bảo an toàn tuyệt đối cho hệ thống.
Một số các dòng bích tiêu chuẩn có sẵn tại kho VHE như:
- Mặt bích rỗng inox BS PN16 , DN15, 1/2”, WSS-BS PN16-015
- Mặt bích rỗng inox BS PN16 , DN20, 3/4”, WSS-BS PN16-020
- Mặt bích rỗng inox BS PN16 , DN25, 1”, WSS-BS PN16-025
- Mặt bích rỗng inox JIS10K, DN15, 1/2”, WSS-JIS10K-015
- Mặt bích rỗng inox JIS10K, DN20, 3/4”, WSS-JIS10K-020
- Mặt bích rỗng thép BS PN16, DN15, 1/2”, WCS-PN16-015
- Mặt bích rỗng thép JIS10K, DN20, 3/4”, WCS-10K-020
