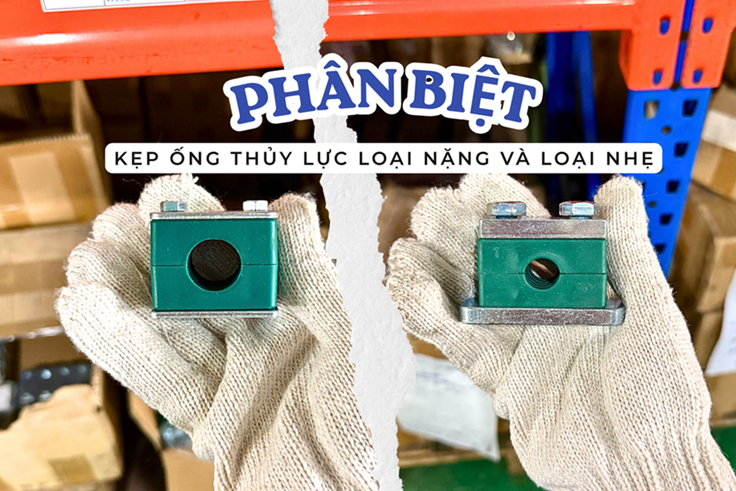

Trong quá trình thi công và bảo dưỡng hệ thống đường ống thủy lực, khí nén tại các nhà máy, việc lựa chọn đúng cùm thủy lực (pipe clamps) là yếu tố quyết định để giảm thiểu rung chấn, nâng đỡ các đường ống trong hệ thống thủy lực. Tiêu chuẩn quốc tế DIN 3015 chia kẹp ống thành hai dòng chủ lực: Loại Nặng (Heavy Series) và Loại Nhẹ (Light Series).
Vậy sự khác biệt giữa hai dòng kẹp ống dầu này là gì và làm thế nào để chọn đúng sản phẩm cho hệ thống của bạn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

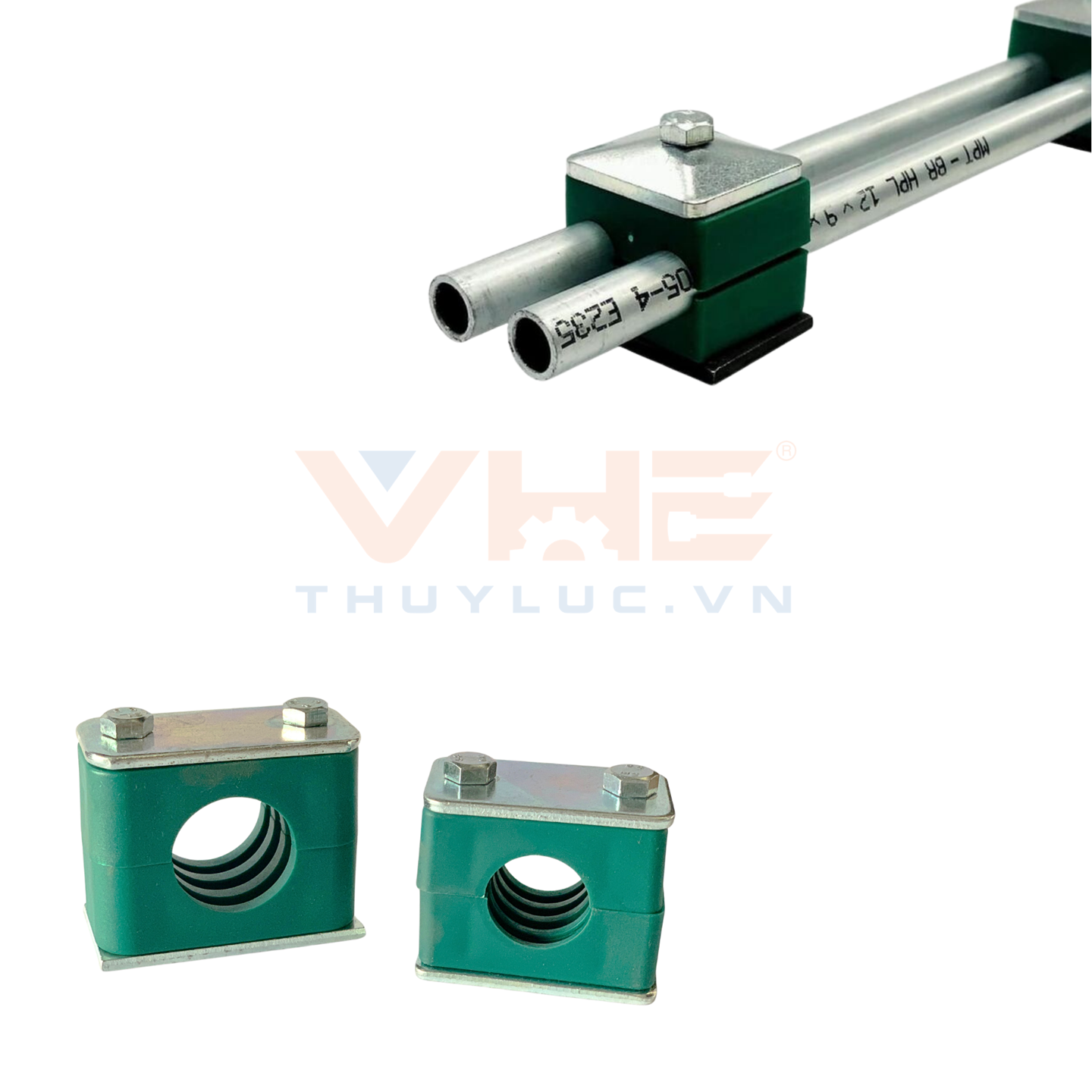

1. Kẹp Ống Thủy Lực Loại Nhẹ (Light Series Pipe Clamps)
Kẹp ống thủy lực Nhựa loại Nhẹ được thiết kế với phần thân nhựa và phần đế hàn bằng thép mỏng nhằm tối ưu hóa trọng lượng, không gian và chi phí vật tư.
Đặc điểm và Ứng dụng kỹ thuật:
- Kích thước ống (OD) và Áp suất: Phù hợp cho các đường ống thủy lực có kích thước nhỏ, áp suất từ thấp đến trung bình. Hệ thống khí nén hoặc đường ống dẫn dầu bôi trơn làm việc tĩnh, ít xảy ra hiện tượng rung lắc là môi trường lý tưởng cho dòng kẹp này.
- Tối ưu không gian hẹp: Các loại kẹp ống 1 lỗ / 2 lỗ loại nhẹ chuyên trị những vị trí lắp đặt sát vách máy, góc hẹp mà cùm lớn không thể can thiệp.
- Đặc điểm của Kẹp Đôi: Nếu cần đi 2 đường ống chạy song song (Twin series tube clamps), bạn sẽ sử dụng kẹp đôi. Lưu ý rằng trên thị trường hiện nay chỉ có kẹp đôi loại nhẹ, hoàn toàn không có kẹp đôi loại nặng do các đường ống đi cặp thường là đường dầu hồi, áp suất thấp.
Một số kích thước kẹp nhựa loại nhẹ thông dụng hiện nay như:
- Bộ kẹp ống OD6, L1, L*G3-106.0
- Bộ kẹp ống OD8, L1, L*G3-108.0
- Bộ kẹp ống OD10, L1, L*G3-110.0
- Bộ kẹp ống OD13.5, L2, L*G3-213.5
- Bộ kẹp ống OD15, L2, L*G3-215.0
- Bộ kẹp ống OD16, L2, L*G3-216.0
- Bộ kẹp ống OD17.2, L2, L*G3-217.2

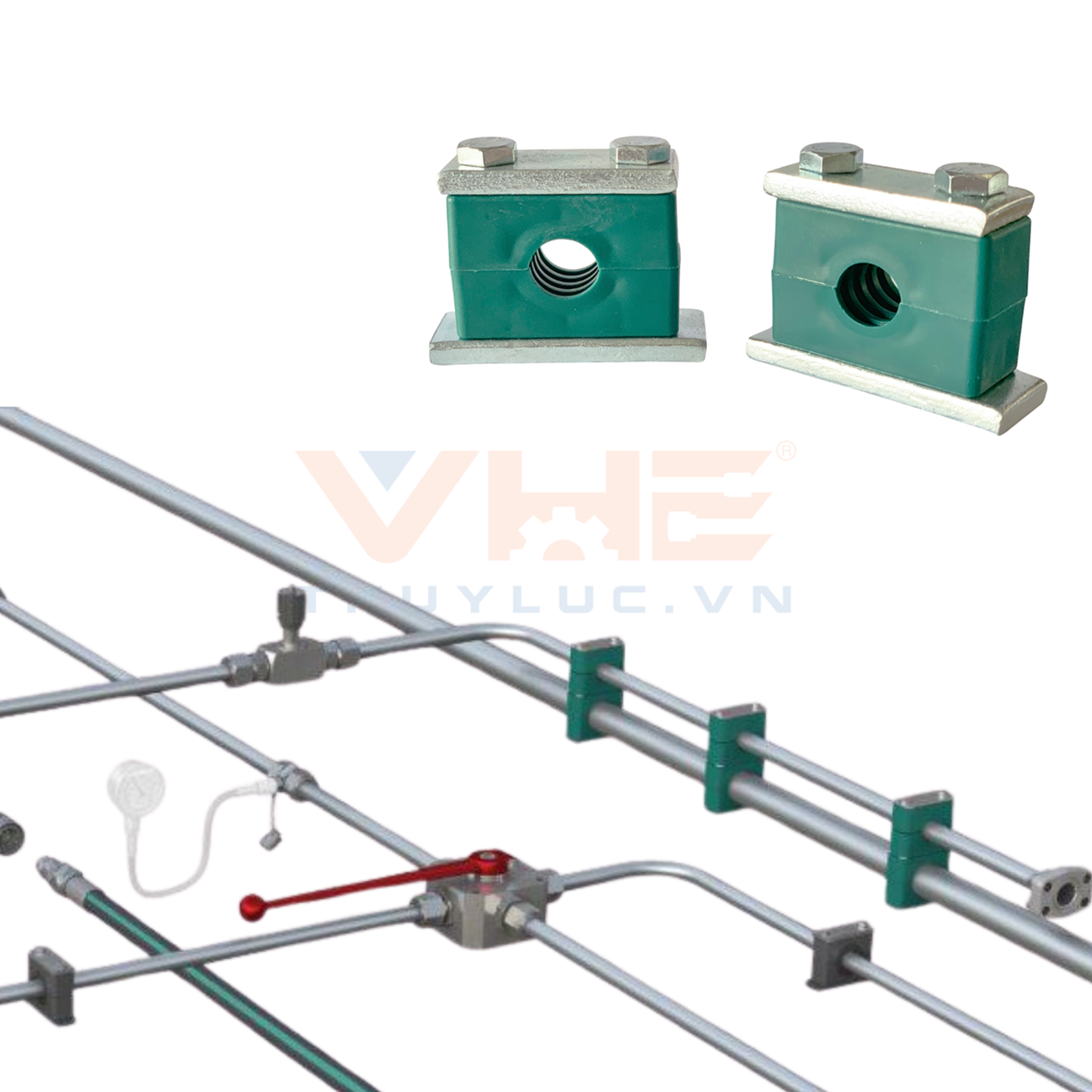

2. Kẹp Ống Thủy Lực Loại Nặng (Heavy Series Pipe Clamps)
Trái ngược với dòng nhẹ, Kẹp ống thủy lực Nhựa loại Nặng (và cả kẹp nhôm loại nặng) sở hữu cấu tạo có sự khác biệt nhẹ. Thân kẹp và bản đế thép rất dày dặn, kết hợp cùng bulong lục giác bản lớn để tăng tối đa diện tích tiếp xúc và khả năng phân tán lực.
Đặc điểm và Ứng dụng kỹ thuật:
- Tiêu chuẩn kích thước lớn: Theo khuyến cáo kỹ thuật, đây là lựa chọn bắt buộc để đảm bảo độ bám giữ an toàn cho các hệ thống ống cứng có kích thước từ OD 33.7mm (tương đương 1 inch) trở lên.
- Chống sốc, chống rung chấn: Phù hợp cho các hệ thống có độ giật, rung chấn cực mạnh và liên tục như máy ép thủy lực lớn, cẩu trục, hay hệ thống truyền động trên tàu biển.
- Giải pháp Kẹp Tầng (Multi-tier): Khác biệt cốt lõi là chỉ kẹp nặng mới có khả năng ghép nối thành kẹp tầng, kẹp nhẹ không thể làm được điều này. Tuy nhiên, để đảm bảo độ cứng vững tuyệt đối cho kết cấu chịu lực, kỹ sư chỉ nên xếp chồng tối đa 03 đường ống tại 1 vị trí. Nếu nhiều hơn, cần chia tải sang một dải bích kẹp mới.
Một số kích thước kẹp nhựa loại nặng và kẹp nhôm thủy lực thông dụng hiện nay như:
- Bộ kẹp ống loại nặng, OD10, H1, H*G1-110.0
- Bộ kẹp ống loại nặng OD12, H1, H*G1-112.0
- Bộ kẹp ống loại nặng OD13.5, H1, H*G1-113.5
- Bộ kẹp ống loại nặng OD15, H1, H*G1-115.0
- Bộ kẹp nhôm OD16, H1, AL*H*G1-116.0
- Bộ kẹp nhôm OD20, H2, AL*H*G1-220.0
- Bộ kẹp nhôm OD21.3, H2, AL*H*G1-221.3
- Bộ kẹp nhôm OD25, H2, AL*H*G1-225.0

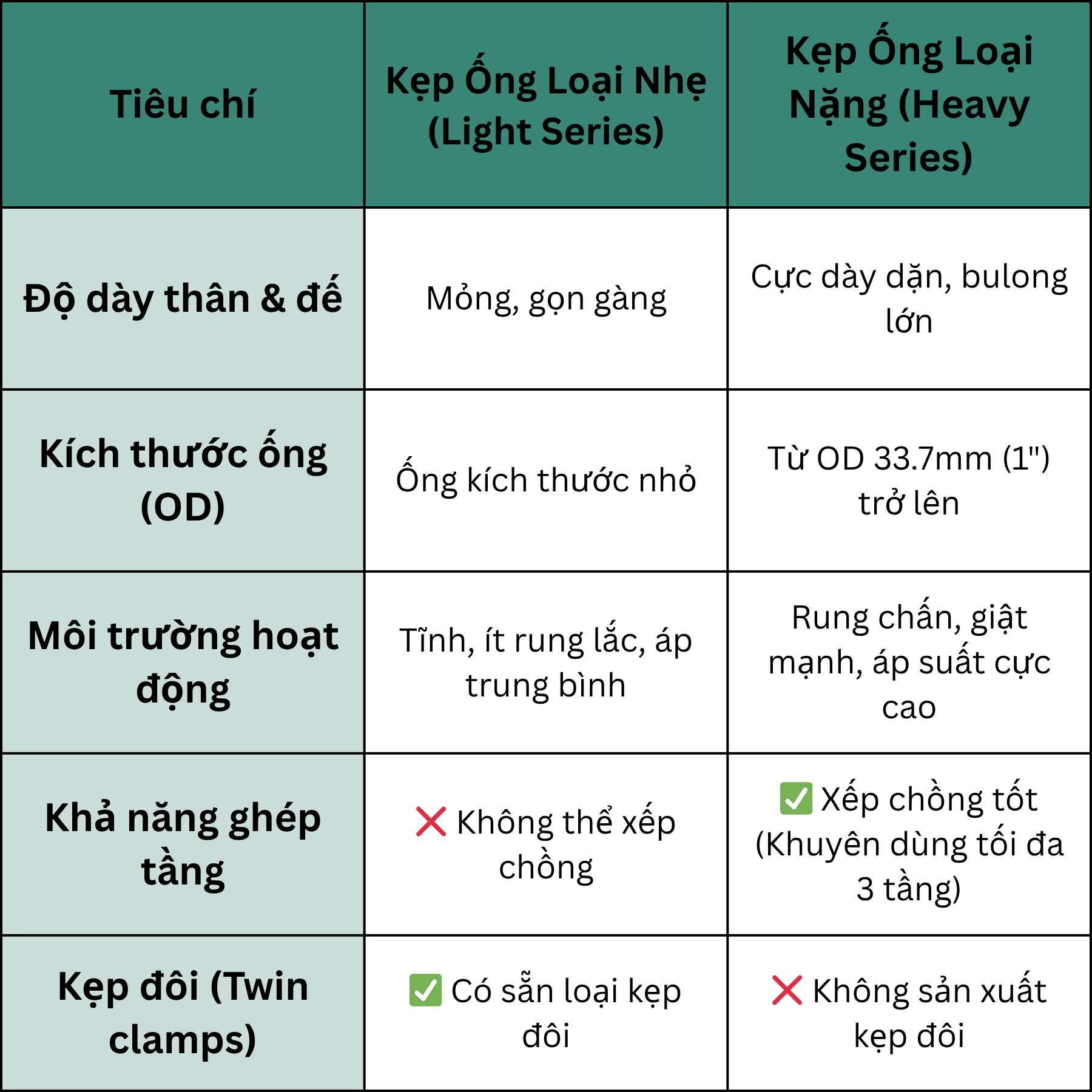

3. Bảng Tổng Hợp: So Sánh Kẹp Nhẹ vs Kẹp Nặng
Để anh em bảo trì và phòng thu mua dễ dàng nắm bắt, VHE tổng hợp bảng so sánh nhanh dưới đây:
4. Báo Giá Kẹp Ống Thủy Lực Chuẩn Xác Từ VHE
Lựa chọn đúng kẹp ống thủy lực không chỉ giúp hệ thống vận hành trơn tru mà còn bảo vệ an toàn cho toàn bộ dây chuyền sản xuất.
Tại Công ty Cổ phần Thiết bị Thủy lực Việt Nam (VHE), chúng tôi lưu kho số lượng lớn các loại kẹp ống thủy lực DIN 3015 (kẹp nhựa PP, kẹp nhôm, kẹp 1 lỗ, kẹp tầng, kẹp đôi,…).
Để nhận được báo giá kẹp ống thủy lực sát nhất với thực tế thi công, hãy gửi ngay thông số cho đội ngũ kỹ thuật của chúng tôi. Kỹ sư VHE sẽ hỗ trợ bóc tách bản vẽ và tư vấn chính xác loại cùm ống phù hợp.
