Trong các hệ thống thủy lực tại nhà máy thép, xưởng đúc hay giàn khoan, việc sử dụng vỏ PJ cách nhiệt chống cháy là tiêu chuẩn an toàn bắt buộc. Tuy nhiên, việc mua đúng vật tư mới chỉ là một nửa chặng đường. Nếu chọn sai kích thước, kỹ sư sẽ gặp vô vàn khó khăn khi thi công luồn ống, hoặc làm giảm hiệu quả cách nhiệt.

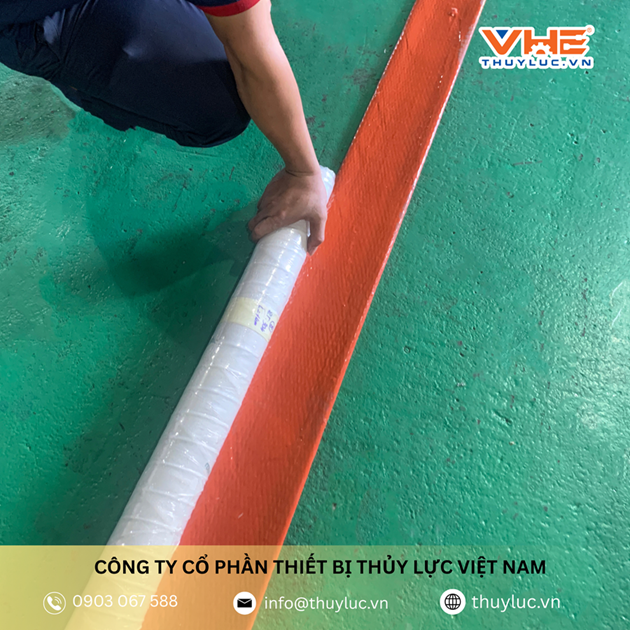

Bài viết này, VHE sẽ hướng dẫn chi tiết cách đo và lựa chọn kích thước vỏ bọc PJ chống cháy chuẩn kỹ thuật dựa trên kinh nghiệm gia công bọc vỏ chống cháy trong nhiều năm qua.
1. Tại Sao Việc Chọn Đúng Kích Thước Ống Chống Cháy Lại Quan Trọng?
Việc chọn size ống bọc chống cháy thường dựa trên đường kính trong (ID - Inside Diameter) của vỏ bọc so với đường kính ngoài (OD - Outside Diameter) của ống thủy lực.
- Nếu chọn size quá chật: Lực ma sát giữa lớp cao su của ống và lớp sợi thủy tinh bên trong vỏ PJ bọc cách nhiệt chống cháy sẽ rất lớn. Điều này khiến việc luồn ống (đặc biệt là ống dài) trở nên bất khả thi, gây tưa xù sợi thủy tinh hoặc rách, biến dạng lớp silicone.
- Nếu chọn size quá rộng: Gây lãng phí chi phí vật tư không cần thiết. Đồng thời, khoảng trống quá lớn có thể khiến các chất lỏng, bụi bẩn dễ dàng lọt vào bên trong, làm giảm hiệu suất của ống bảo ôn chịu nhiệt.
2. Hướng dẫn Đo Kích Thước Để Chọn Vỏ PJ Chịu Nhiệt Chống Cháy
Để chọn đúng size ống bảo ôn vải sợi thủy tinh phủ silicone đỏ, bạn cần thực hiện các phép đo thực tế bằng thước kẹp theo 3 bước sau:

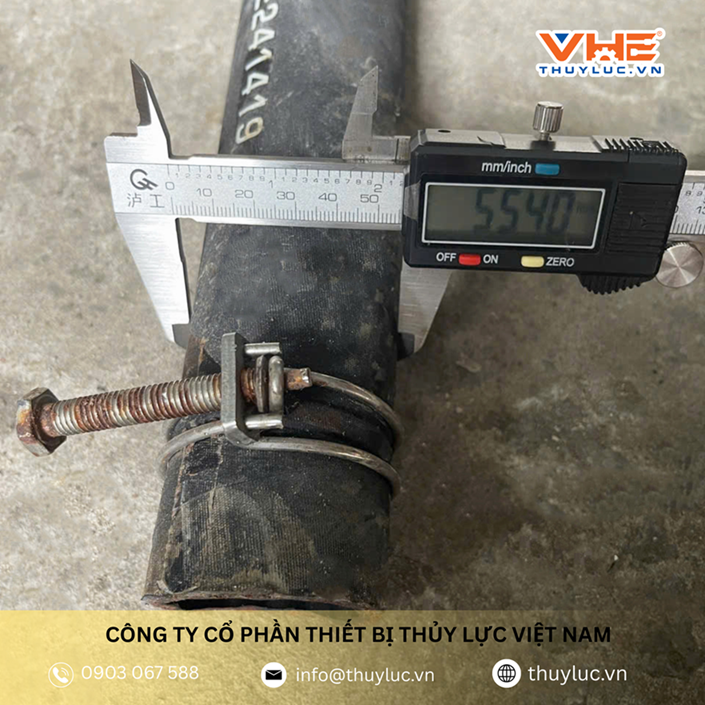

- Bước 1: Đo đường kính ngoài (OD) của ống thủy lực. Sử dụng thước kẹp để đo đường kính ngoài cùng của đoạn ống thủy lực cần bọc. Hãy đo ở vài điểm khác nhau để lấy thông số OD lớn nhất. (Lưu ý: Tuyệt đối không dùng đường kính trong của ống thủy lực để chọn size vỏ PJ).

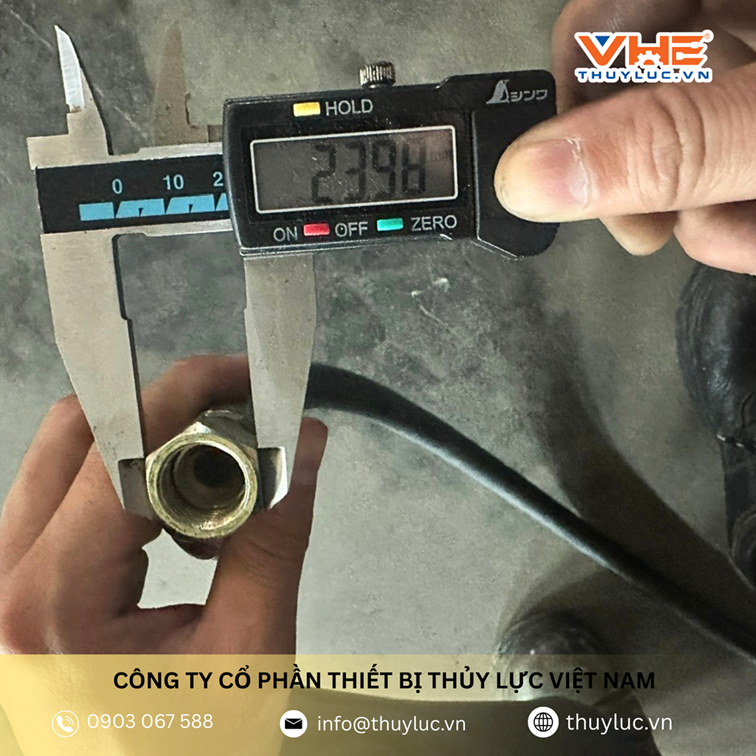

- Bước 2: Đo đường kính ngoài của đầu nối (Fitting OD) - Nếu ống thủy lực đã được bấm sẵn đầu cốt và bạn không thể tháo rời, bắt buộc phải đo đường kính ngoài lớn nhất của cụm đầu nối (ví dụ: vòng đai ti, phần lục giác của rắc co). Size của vỏ PJ bọc chống cháy phải lớn hơn kích thước này thì mới có thể luồn vỏ qua được.
- Bước 3: Cộng thêm độ nới lỏng tiêu chuẩn. Sau khi có được kích thước lớn nhất từ Bước 1 và Bước 2, bạn KHÔNG chọn size vỏ PJ bằng khít với số đo đó, mà phải cộng thêm biên độ dao động để luồn ống dễ dàng. Công thức chung của các kỹ sư VHE khuyến nghị:
- Đường kính trong (ID) vỏ PJ = Kích thước lớn nhất đo được + 1.5 mm đến 3.0 mm (tùy vào chiều dài đoạn cần luồn).
3. Bảng Tra Cứu Kích Thước Vỏ PJ Chống Cháy Thông Dụng
Dưới đây là bảng gợi ý chọn size ống PJ bọc cách nhiệt chống cháy dựa trên đường kính ngoài của ống thủy lực (áp dụng cho ống chưa bấm đầu nối).
| Đường kính ngoài ống (Hose OD) | Size Vỏ PJ Khuyến Nghị (Sleeve ID) | Mã Size Thông Dụng |
| Từ 8mm - 10mm | ID 13mm | ID13 |
| Từ 12mm - 14mm | ID 16mm | ID16 |
| Từ 16mm - 19mm | ID 16mm | ID22 |
| Từ 24mm - 28mm | ID 32mm | ID32 |
| Từ 34mm - 36mm | ID 40mm | ID40 |
| Từ 44mm - 47mm | ID 51mm | ID51 |
(Bảng này chỉ mang tính tham khảo. Nếu hệ thống có nhiều bó cáp hoặc đầu nối phức tạp, vui lòng liên hệ kỹ sư VHE để được tư vấn kỹ thuật).
4. Mẹo Luồn Ống Nhanh Khi Thi Công Vỏ PJ Bọc Chống Cháy
Ngay cả khi đã chọn đúng size, việc luồn các đoạn vỏ PJ chống cháy dài trên 5 mét vẫn tốn nhiều sức lực do ma sát. VHE chia sẻ một vài mẹo thực tế tại xưởng:
- Sử dụng khí nén: Thổi khí nén vào giữa khe hở của vỏ bọc và ống cao su sẽ tạo ra một lớp đệm khí, giúp việc đẩy ống trơn tru hơn rất nhiều.

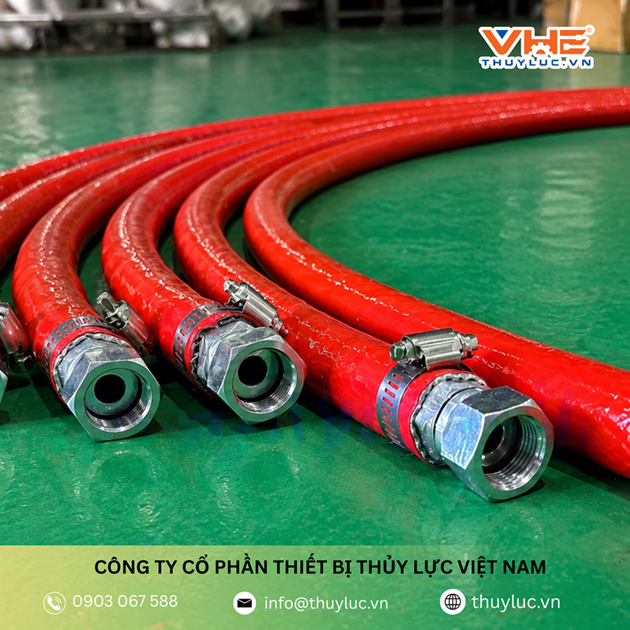

- Cố định hai đầu: Sau khi luồn xong, bắt buộc phải dùng đai xiết inox hoặc băng keo silicone chịu nhiệt chuyên dụng để khóa chặt hai đầu mép cắt, tránh hiện tượng tưa xù sợi thủy tinh và ngăn dầu mỡ thấm ngược vào bên trong.
5. VHE – Tổng Kho Phân Phối & Gia Công Vỏ Bọc PJ Chống Cháy Uy Tín Toàn Quốc
Công ty Cổ phần Thiết Bị Thủy Lực Việt Nam (VHE) là tổng đại lý phân phối sỉ lẻ các vật tư bảo vệ đường ống công nghiệp nặng. Chúng tôi sở hữu hệ thống kho bãi quy mô lớn tại TP.HCM và Hà Nội, luôn dự trữ sẵn hàng ngàn mét vật tư.
- Dải size đa dạng: Cung cấp đầy đủ các kích thước từ ID5 đến ID150, đáp ứng mọi tiết diện đường ống.

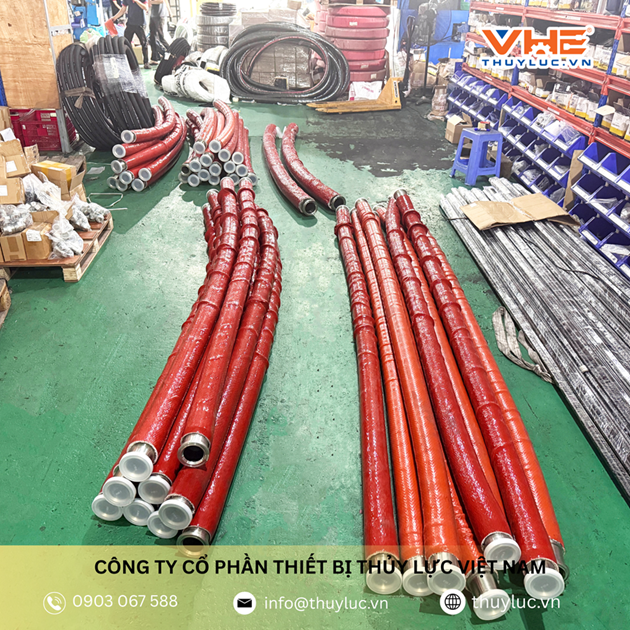

- Dịch vụ gia công trọn gói: Đội ngũ VHE nhận cắt, đo theo bản vẽ, bấm đầu ống và luồn sẵn vỏ bọc PJ chống cháy chuẩn xác trước khi giao đến nhà máy, giúp khách hàng tiết kiệm tối đa thời gian thi công.
Nếu quý khách hàng vẫn đang phân vân về việc bóc tách khối lượng và chọn size, hãy liên hệ ngay với phòng kinh doanh của VHE. Các chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ tư vấn kỹ thuật hoàn toàn miễn phí!
