Trong việc thi công các hệ thống đường ống cố định cho nhà máy hay các trạm thủy lực ngoài trời, không gian lắp đặt thường bị hạn chế. Những vị trí góc kẹt, sát vách tường đòi hỏi các giải pháp cố định nhỏ gọn nhưng vẫn phải đảm bảo chịu lực tốt. Giải pháp tối ưu nhất cho trường hợp này chính là sử dụng kẹp ống thủy lực loại nhẹ - kẹp đơn.
Bài viết dưới đây sẽ cung cấp các tiêu chuẩn kỹ thuật chi tiết từ nhà sản xuất và hướng dẫn cách lắp ráp chuẩn xác nhất cho các hệ thống đường ống dẫn.

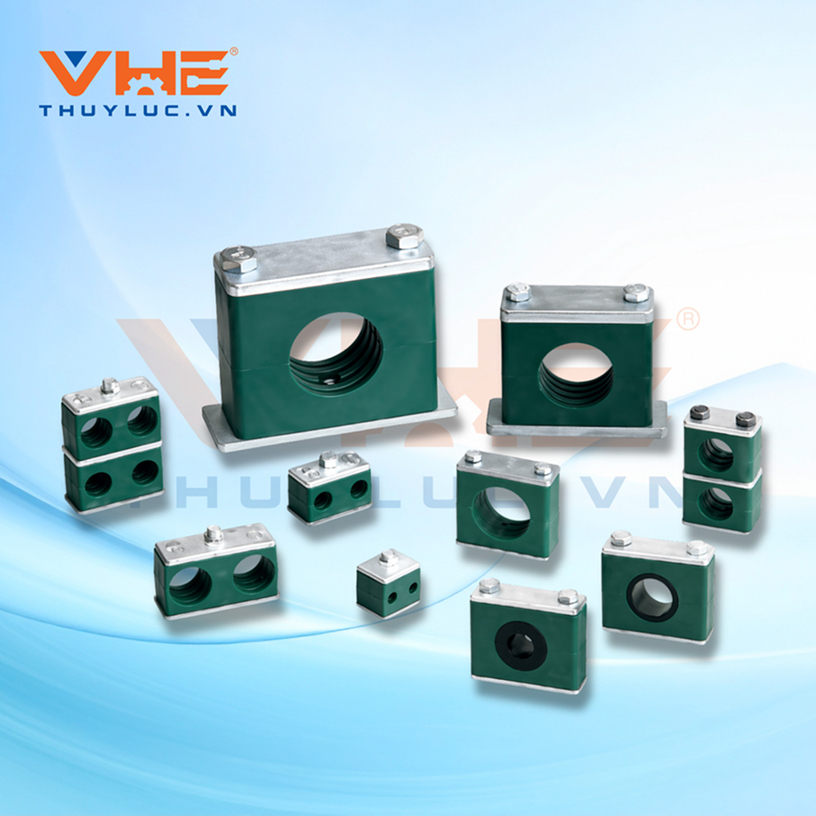

1. Tại Sao Không Gian Hẹp Lại Cần Kẹp Ống Đơn Loại Nhẹ?
Khi thi công thiết kế đường ống ở những vị trí sát vách hoặc góc hẹp, các loại kẹp đôi hay kẹp tầng thường chiếm quá nhiều diện tích và khó thao tác siết ốc. Đặc thù của kẹp ống thủy lực nhựa loại nhẹ - kẹp đơn là thiết kế nhỏ gọn, chỉ bao gồm 1 lỗ kẹp duy nhất, giúp các kỹ thuật viên dễ dàng ốp sát đường ống vào các bề mặt vách máy hoặc khung bệ.
Khác với các dòng kẹp nặng chuyên dụng để xếp chồng thành kẹp tầng, kẹp ống loại nhẹ (Light series pipe clamps) được thiết kế riêng cho các hệ thống có áp suất cơ học thông thường, tối ưu cho việc luồn lách trong các hệ thống máy móc công nghiệp có không gian chật chội.
2. Thông Số Kỹ Thuật Tiêu Chuẩn
Để chọn đúng kẹp ống các loại cho đường ống của bạn, cần bám sát các tiêu chuẩn quốc tế. dòng kẹp ống loại nhẹ yêu cầu có các đặc tính sau:
Tiêu chuẩn sản xuất: Sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn công nghiệp của Đức DIN 3015.
Kích thước đường kính ngoài (O.D): Hỗ trợ kẹp các đường kính ống từ 6mm đến 57mm.
Vật liệu và Khả năng chịu nhiệt:
- Nhựa PP (Polypropylene): Thường có màu xanh lá, chịu nhiệt độ từ -30°C đến +90°C. Phù hợp cho đa số các ứng dụng ống dẫn thông thường.)
- Nhựa PA (Polyamide 6): Thường có màu đen, chịu nhiệt độ từ -40°C đến +120°C.
- Hợp kim nhôm: Kẹp ống một lỗ bằng hợp kim nhôm (Aluminum) mang lại độ bền cơ học cực cao trong môi trường khắc nghiệt.

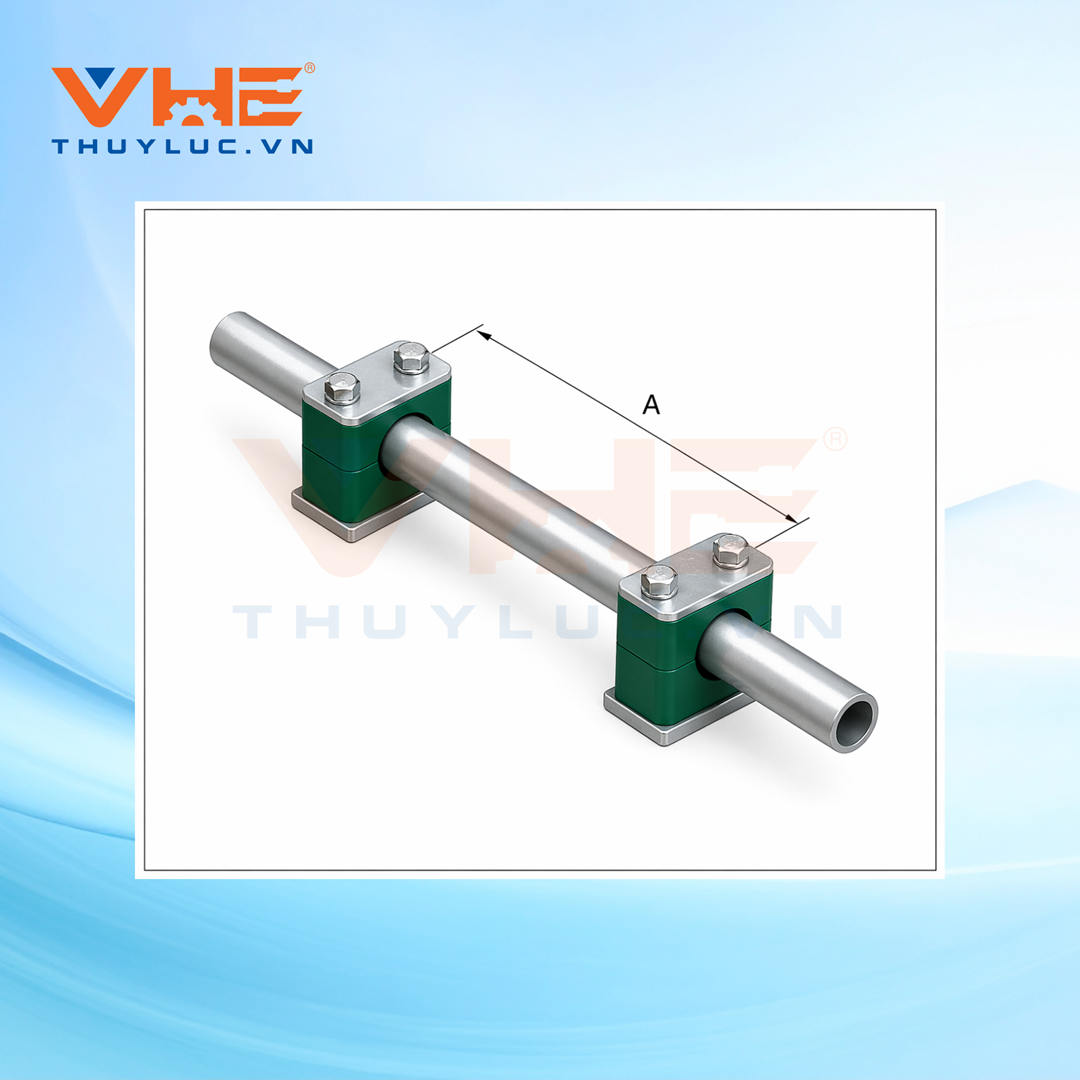

3. Khoảng Cách Lắp Đặt Kẹp Ống Thủy Lực Khuyến Nghị
Việc phân bổ khoảng cách giữa các kẹp đầu ống rất quan trọng để tránh tình trạng đường ống bị võng hoặc rung lắc khi dòng lưu chất đi qua. Dưới đây là khoảng cách khuyến nghị cho việc lắp ráp các đường ống cố định ngoài trời hoặc trong nhà máy:
| Đường kính ống (OD) | Khoảng cách kẹp (m) |
| 6mm - 14mm | 0.9 |
| 15mm - 22mm | 1.2 |
| 23mm - 28mm | 1.5 |
| 30mm - 38mm | 2 |
| 40mm - 48mm | 2.5 |
| 50mm - 57mm: | 3 |

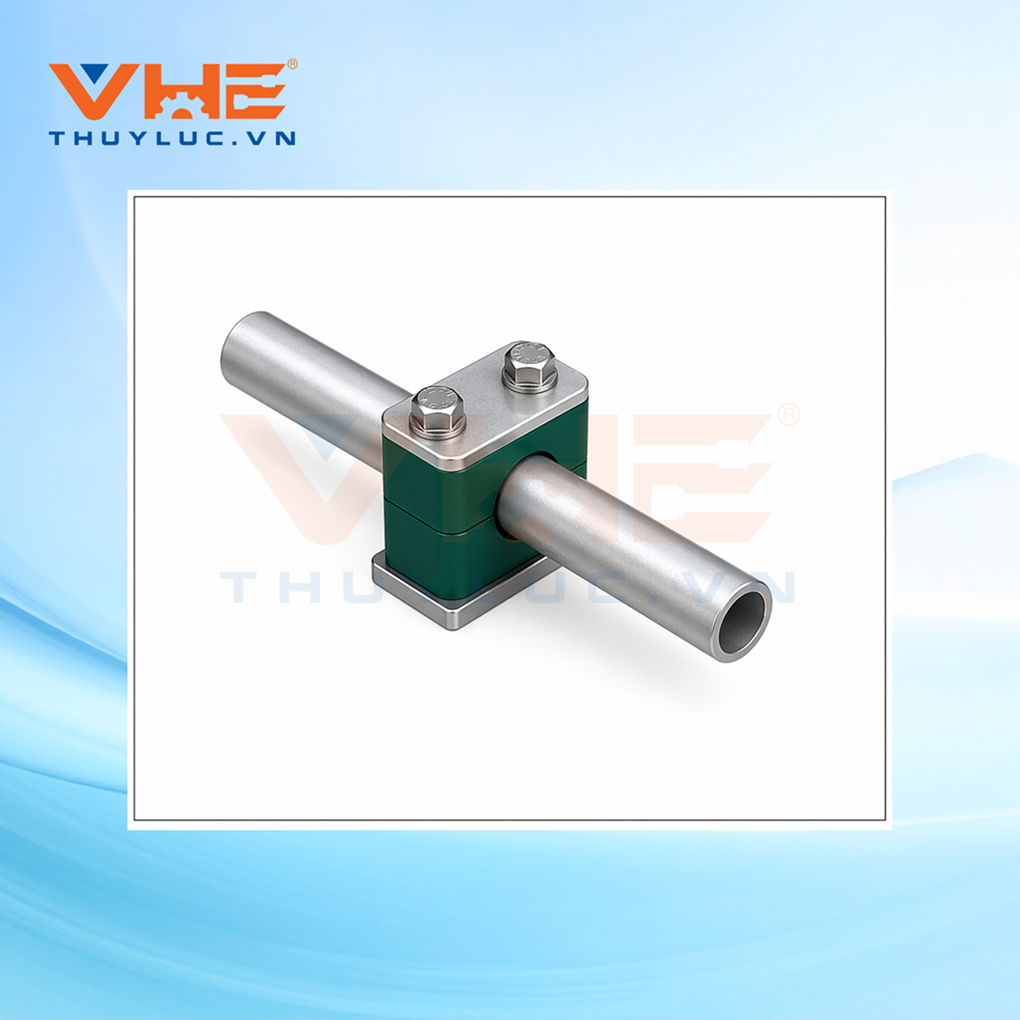

4. Hướng Dẫn Lắp Đặt Kẹp Ống Thủy Lực Loại Nhẹ Cho Vị Trí Sát Vách
Hiện nay, có hai phương pháp phổ biến nhất để cố định kẹp ống không gỉ, tùy thuộc vào bề mặt tiếp xúc là tấm thép hàn hay rãnh trượt (thanh ray).
4.1. Lắp đặt trên tấm đế hàn (Welding Plates)
Đây là cách phổ biến khi chạy đường ống dọc theo các khung thép cố định của nhà máy.
1. Đánh dấu vị trí và hàn tấm đế kim loại (welding plate) lên bề mặt giá đỡ chắc chắn.
2. Lưu ý cực kỳ quan trọng: Tuyệt đối không được thực hiện việc hàn khi đang gắn các mảnh kẹp bằng nhựa trên đế, vì nhiệt lượng sẽ làm nóng chảy nhựa.
3. Sau khi bệ hàn nguội, gắn nửa dưới của thân kẹp vào bệ.
4. Đặt ống thủy lực vào rãnh của nửa kẹp dưới.
5. Úp nửa trên của kẹp xuống và sử dụng ốc vít để siết chặt nắp bảo vệ lại.
4.2. Lắp đặt trên thanh ray (Rail-Supports)
Phương pháp này rất tiện lợi khi vách máy có sẵn các rãnh ray, hoặc khi cần linh hoạt căn chỉnh khoảng cách.
1. Thanh ray có thể được hàn hoặc bắt vít cố định trên bệ.
2. Đẩy đai ốc ray (rail nuts) vào trong rãnh và xoay 90 độ để khóa cố định vị trí.
3. Gắn nửa thân kẹp dưới vào đai ốc, đặt đường ống vào, ráp nửa thân trên và siết chặt ốc vít.
4.3. Chú ý đặc biệt tại các khúc cua/góc uốn ống

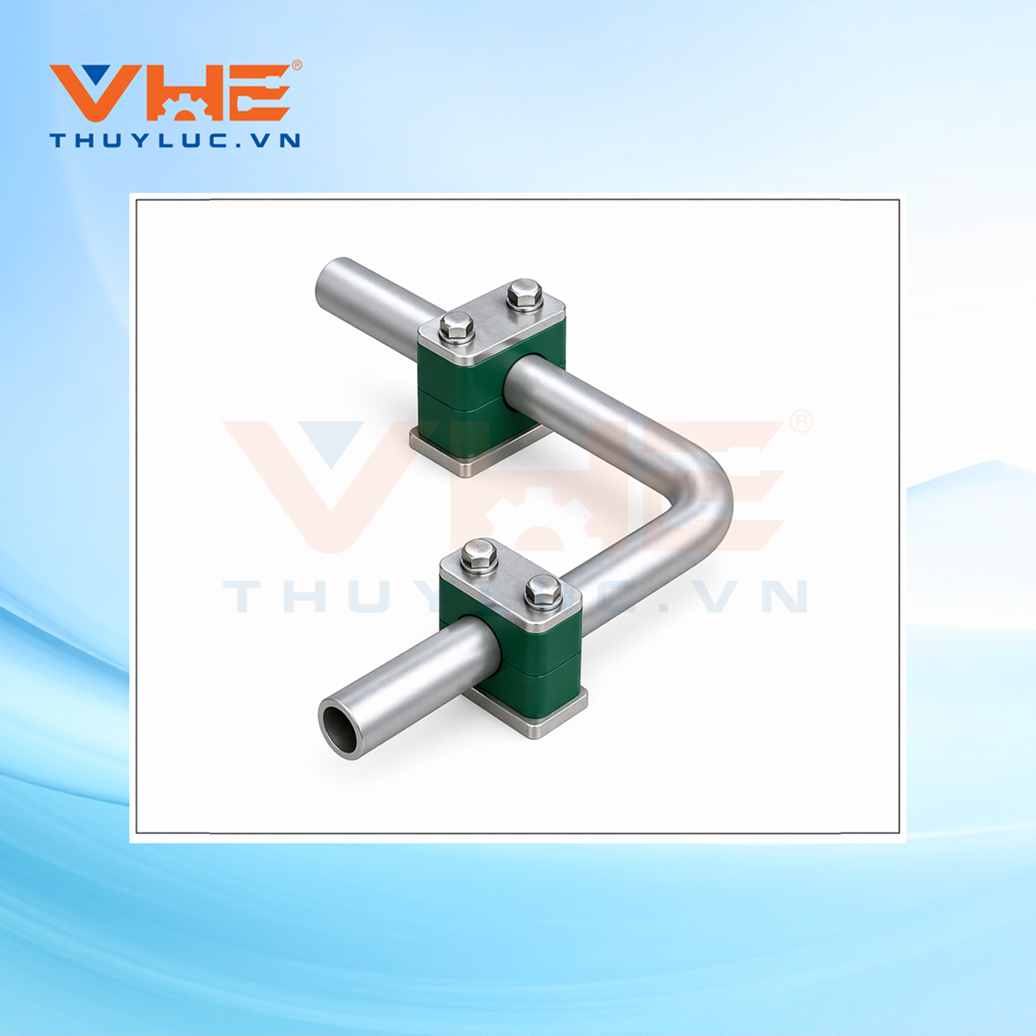

Với những vị trí bo góc uốn khúc lắt léo trong không gian hẹp, đường ống chịu lực vặn xoắn rất lớn. Khi ống thủy lực có các đoạn uốn cong, bạn bắt buộc phải bố trí kẹp ống nằm ở khoảng cách càng sát vào hai bên hông của khúc cua càng tốt. Điều này giúp triệt tiêu lực rung chấn tác động lên các đầu co nối (fitting).
Kết Luận
Việc lựa chọn đúng Light series pipe clamps / DIN 3015 dạng kẹp đơn không chỉ giúp giải bài toán về không gian chật hẹp sát vách máy, mà còn đảm bảo độ bền lâu dài cho hệ thống đường ống cứng cố định.
Để được tư vấn cấu hình vật tư chuẩn xác nhất cho dự án công nghiệp của mình và nhận báo giá chi tiết, quý khách vui lòng liên hệ trực tiếp với bộ phận kinh doanh của Công ty cổ phần thiết bị thủy lực Việt Nam (VHE).
