Cách lựa chọn Ống tuy ô thủy lực phù hợp đúng tiêu chuẩn

Cách lựa chọn Ống tuy ô thủy lực phù hợp đúng tiêu chuẩn

Các tiêu chuẩn để lựa chọn Ống thủy lực phù hợp với hệ thống

Ống thủy lực hay còn gọi là Tuy Ô thủy lực, là một bộ phận tuy nhỏ nhưng lại không thể thiếu trong hệ thống máy thủy lực. Ống thủy lực được chia ra thành nhiều loại ống, đủ các size kích cỡ với mức chịu áp lực khác nhau.

Nhiều khách hàng liên hệ cần tư vấn về vấn đề “Hướng dẫn lựa chọn Ống thủy lực chính xác với hệ thống thủy lực? Làm sao để tìm được ống thay thế phù hợp?” nên VHE tạo một bài viết để chia sẻ và giải đáp thắc mắc của Quý Khách Hàng.

Để lựa chọn được đúng chính xác loại ống thủy lực phù hợp với nhu cầu kĩ thuật của hệ thống máy thuỷ lực thì Quý Khách Hàng hãy thực hiện 7 bước theo tiêu chuẩn STAMPED.

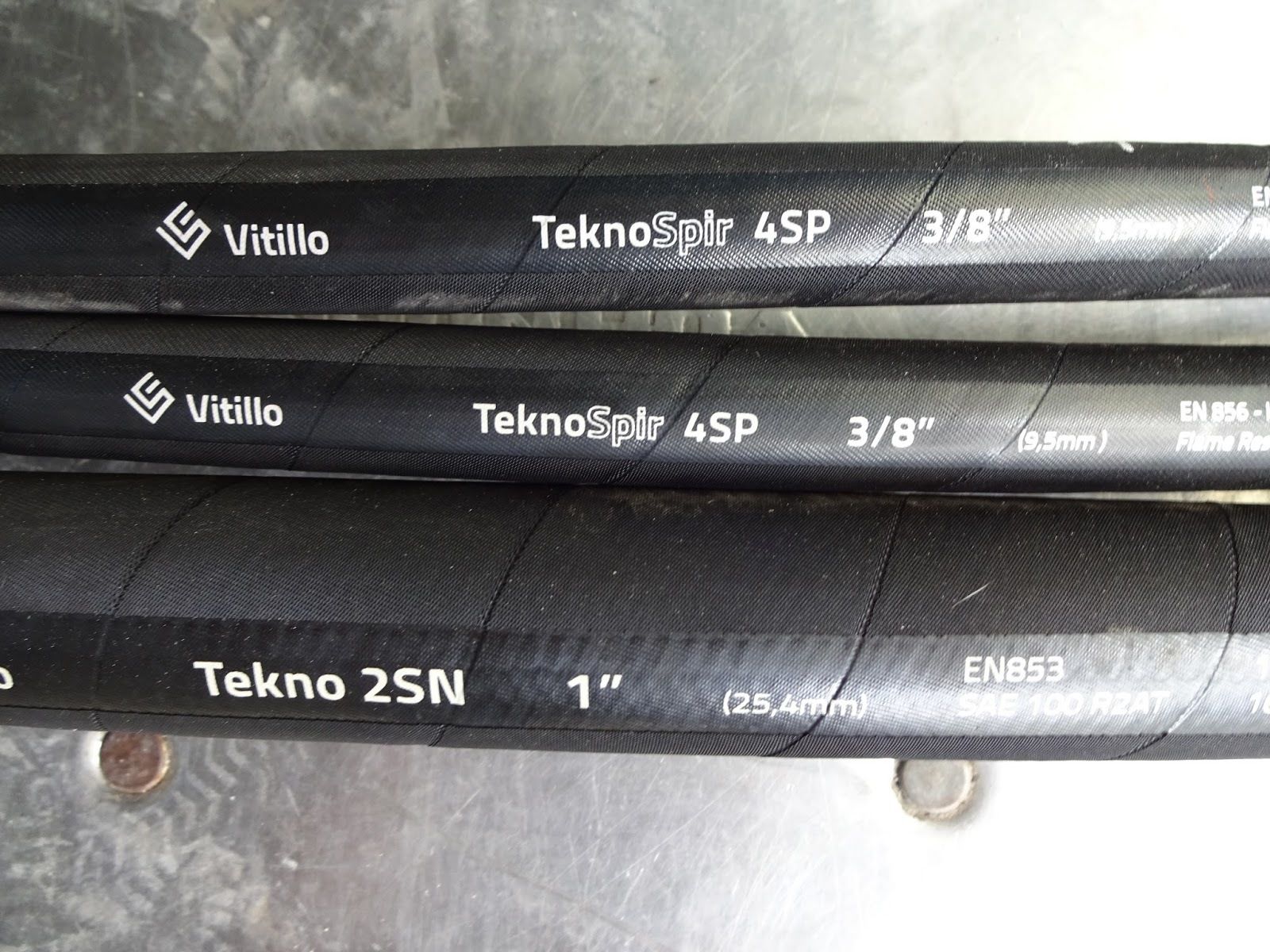

Ống thuỷ lực Vitillo chính hãng

Ống thủy lực Vitillo chính hãng - Ảnh thực tế

Tiêu chuẩn STAMPED thường được dùng trong ngành thủy lực để hỗ trợ cho việc lựa chọn và xác định Ống tuy ô thủy lực phù hợp với từng nhu cầu riêng biệt của mỗi khách hàng kĩ thuật.

* Giải nghĩa cụm từ STAMPED

S = Size: Kích thước

T = Temperature: Nhiệt độ

A = Application: Ứng dụng

M = Material to be conveyed: Vật liệu để vận chuyển lưu chất

P = Pressure: Áp suất

E = Ends or couplings: Đầu cuối ống hoặc khớp nối

D = Delivery (Volume and Velocity): Vận chuyển lưu chất (Thể tích và vận tốc lưu chất)

1/ Kích thước Ống (Hose Size):

Kích thước là yếu tố cơ bản và cần thiết nhất trong việc lựa chọn ống thủy lực. Thông số kỹ thuật kích thước cho ống thủy lực bao gồm đường kính trong (Inner diameter - I.D.), đường kính ngoài (Outer diameter - O.D.) và chiều dài.

Đường kính trong của ống (Hose I.D.) phải phù hợp để đảm bảo lưu lượng và vận tốc hoạt động theo đúng thiết kế kĩ thuật đề ra. Nhằm giảm tổn thất áp suất ở mức tối thiểu và tránh làm hư hại ống do sinh nhiệt hoặc do sự rung động.

Để xác định đúng kích thước ống thay thế thì Quý Khách Hàng nên đọc chỉ số được in trên ống. Nếu trong trường hợp chỉ số bị mờ do ống nguyên bản được sơn phủ lên hoặc bị mài mòn thì ta nên đo đường kính bên trong ống.

Trước khi cắt ống và lắp đầu nối, ta phải đo chiều dài toàn bộ ống và đầu nối sao cho phù hợp.

Ngành thủy lực đã thông qua chỉ số Dash để chỉ định kích thước danh nghĩa (Dash Number - DN) của đường ống và kích thước đầu nối.

Ví dụ: DN-6 thì kích thước I.D. của ống là 3/8 hoặc 6/16

2/ Nhiệt độ ảnh hưởng (Temperature):

Khi lựa chọn ống thay thế phải xem xét hai điều kiện theo sau là nhiệt độ lưu chất và nhiệt độ môi trường xung quanh.

Ống thủy lực phải đáp ứng được nhiệt độ tối thiểu và cao nhất của môi trường làm việc xung quanh cũng như đáp ứng được nhiệt độ của lưu chất.

Nếu sử dụng ống với điều kiện nhiệt độ không chính xác sẽ dẫn đến tinh trạng ống bị nứt, phải thay ống mới.

3/ Ứng dụng (Application):

Xác định nơi và cách thay thế ống thủy lực. Ta phải kiểm tra thêm các điều kiện đi theo sau thông qua các kinh nghiệm được liệt kê dưới đây:

- Ống sử dụng tại vị trí nào

- Chất lỏng và nhiệt độ môi trường xung quanh

- Cấu tạo của ống

- Kiểu dáng thiết bị

- Khả năng tương thích của chất lỏng

- Kiểu kết nối ren

- Áp suất làm việc và áp suất dao động

- Điều kiện môi trường

- Khớp nối cố định hay khớp nối thay thế thường xuyên

- Đường đi ống

- Kiểu ren

- Ống có đáp ứng được tiêu chuẩn công nghiệp và tiêu chuẩn quốc gia

- Ống khi chịu tải cơ học có bình thường không

- Bán kính uốn tối thiểu

- Yêu cầu ống không dẫn điện

- Độ mòn của ống

4/ Vật liệu của ống:

Một số trường hợp ống tuy ô thủy lực được sử dụng để vận chuyển hóa chất, dầu. Do đó phải lựa chọn sao cho ống thủy lực đáp ứng được các yêu cầu về kích thước, khớp nối, vỏ ống, và Oring làm kín.

Trường hợp ống sử dụng cho các ngành có khí như ngành lạnh và LPG phải kiểm tra và lựa chọn ống cho phù hợp. Tất cả khớp nối có Oring bằng Nitrile phải phù hợp với lưu chất được sử dụng.

5/ Áp suất của hệ thống thủy lưc (Pressure):

Hầu hết các trường hợp lựa chọn ống thủy lực phải biết được áp suất của hệ thống thủy lực sẽ sử dụng. Áp suất làm việc của ống phải bằng hoặc lớn hơn áp suất hệ thống đặt ra.

Ống thủy lực bị nổ khi sử dụng quá áp suất quy định

Ống thủy lực bị nổ khi sử dụng quá áp suất quy định - Ảnh thực tế

6/ Khớp nối – Điểm đầu cuối của ống Tuy Ô:

Để xác định được đầu kết nối, khớp nối phải thông qua sử dụng dụng cụ đo lường, Quý Khách Hàng tham khảo catalogue để lựa chọn thông số thông qua các giản đồ.

7/  Thể tích và vận tốc:

Nếu hệ thống vẫn giữ như cũ, thì vẫn sử dụng ống thủy lực có kích thước như cũ.

Nếu thay đổi thiết kế kĩ thuật hệ thống thủy lực mới thì Quý Khách Hàng nên xác định lại thể tích và vận tốc lưu chất để lựa chọn ống có đường kính trong phù hợp.

Xem các sản phẩm ống thủy lực của Công ty Cổ Phần Thiết Bị Thủy Lực Việt Nam (VHE) đang phân phối, chúng tôi có mô tả chi tiết và chính xác những thông số của từng loại ống để phục vụ đúng nhu cầu khách hàng tìm kiếm.
