Trong các hệ thống truyền động và dây chuyền sản xuất công nghiệp, ống thủy lực đóng vai trò như vận chuyển các chất dẫn. Một điểm nối lỏng lẻo hay một đầu cốt bị ép sai quy cách có thể dẫn đến rò rỉ dầu, sụt áp, thậm chí gây vỡ ống làm đình trệ toàn bộ hệ thống. Hiểu rõ tầm quan trọng của độ an toàn và tính chính xác, Công ty Cổ phần Thiết bị Thủy lực Việt Nam (VHE) áp dụng quy trình gia công bấm ống chuyên nghiệp, đáp ứng các tiêu chuẩn khắt khe nhất.
Cùng thuyluc.vn khám phá chi tiết 6 bước trong quy trình gia công bấm ống thủy lực tại xưởng VHE!

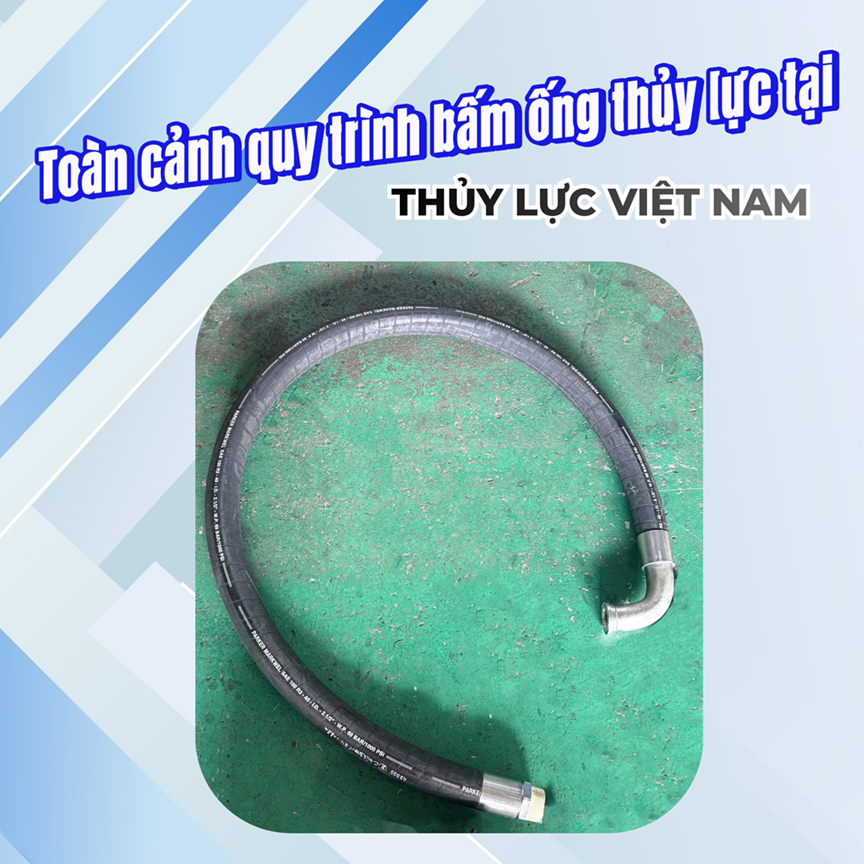

Chi tiết 6 bước trong quy trình gia công bấm ống tại VHE
Để tạo ra một thành phẩm hoàn hảo, chịu được áp suất cao và hoạt động bền bỉ trong môi trường khắc nghiệt (nhà máy, xưởng đóng tàu, khai khoáng), mỗi sợi ống tại VHE đều phải trải qua quy trình kiểm soát nghiêm ngặt sau đây:

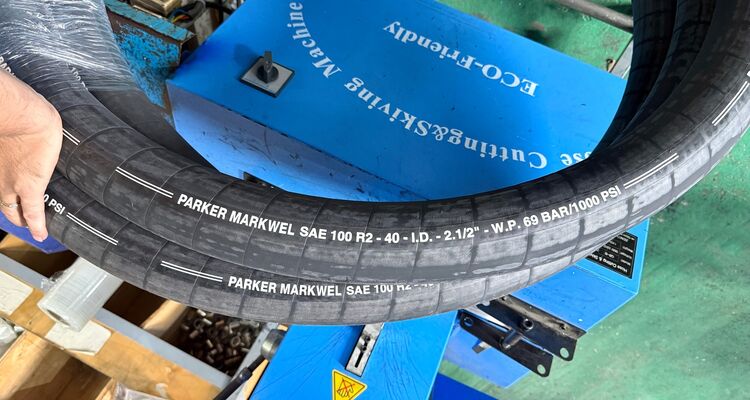

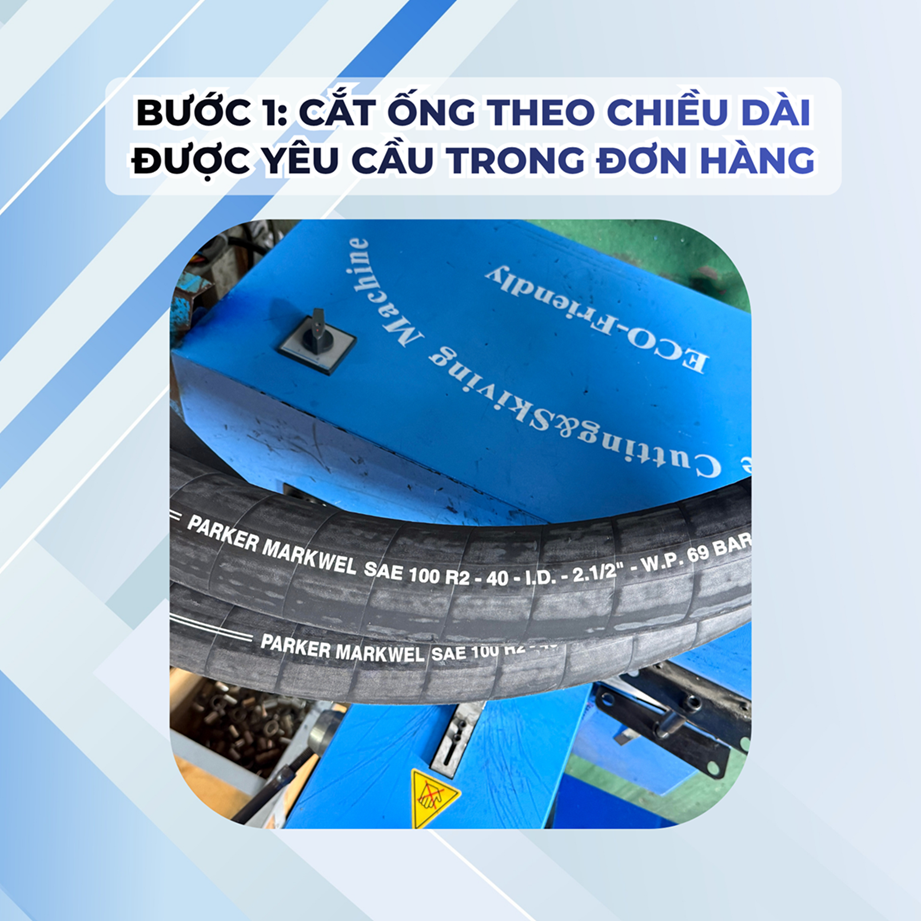

Bước 1: Cắt ống theo chiều dài được yêu cầu trong đơn hàng
Mọi quy trình đều bắt đầu từ bản vẽ hoặc yêu cầu kỹ thuật của khách hàng. Kỹ thuật viên tại VHE sẽ tiến hành đo đạc và sử dụng máy cắt để cắt chính xác theo chiều dài đã định.

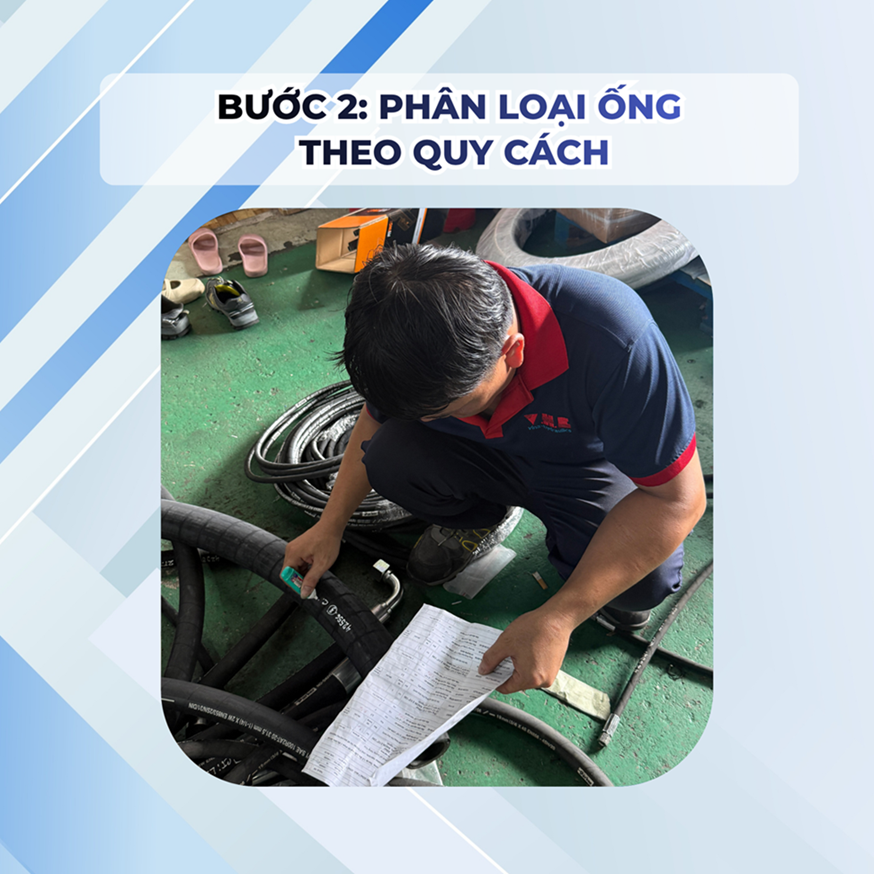

Bước 2: Phân loại ống theo quy cách
Với các đơn hàng lớn hoặc dự án lắp mới toàn bộ đường ống cho nhà máy, số lượng và chủng loại ống là rất nhiều. Sau khi cắt, ống sẽ được phân loại cẩn thận theo:
- Đường kính trong (ID).

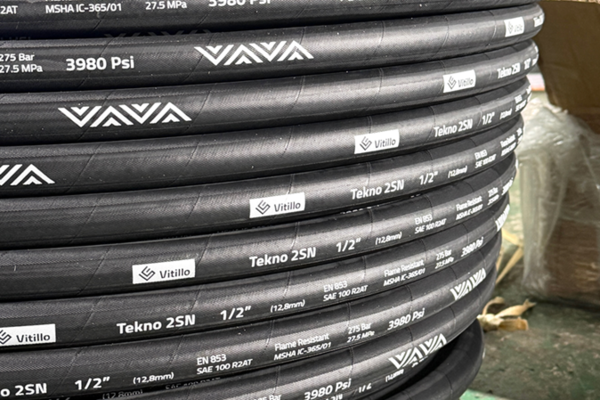

- Số lớp lưới thép/mác ống (1SN, 2SN, 4SP, 4SH, v.v.).
- Yêu cầu áp suất làm việc. Việc phân loại rõ ràng giúp kỹ thuật viên không bị nhầm lẫn vật tư trong các khâu gia công tiếp theo, tối ưu hóa thời gian thực hiện.
Bước 3: Gọt vỏ ống (Skiving)
Đối với các dòng ống chịu áp lực cao (từ 4 lớp thép trở lên) hoặc theo yêu cầu đặc thù của đầu nối, việc gọt vỏ là bắt buộc.
Thao tác: Đưa đầu ống vào máy gọt chuyên dụng để bóc tách lớp vỏ cao su bảo vệ bên ngoài (đôi khi gọt cả lớp cao su bên trong) cho đến khi lộ ra lớp lưới thép.
Mục đích: Giúp ngàm của áo bóp (Ferrule) cắn trực tiếp và bám chặt vào lớp thép chịu lực của ống, ngăn chặn tuyệt đối tình trạng tuột đầu cốt khi bơm thủy lực hoạt động ở áp suất tối đa.
Bước 4: Lắp ráp đầu bấm và vỏ cho ống (Fittings & Ferrules Assembly)
Đây là bước "lên hình" cho sản phẩm. Kỹ thuật viên sẽ lựa chọn chính xác loại áo bóp và đầu cốt thủy lực (ren hệ mét, ren BSP, JIC, mặt bích...) tương thích với quy cách ống.
Áo bóp được tròng vào đầu ống trước.
Sau đó, đầu cốt được đóng sâu vào lòng ống cho đến khi kịch rãnh. Sự kết hợp chính xác giữa vật tư và ống đảm bảo không có khe hở, tạo tiền đề cho một mối bóp hoàn hảo.

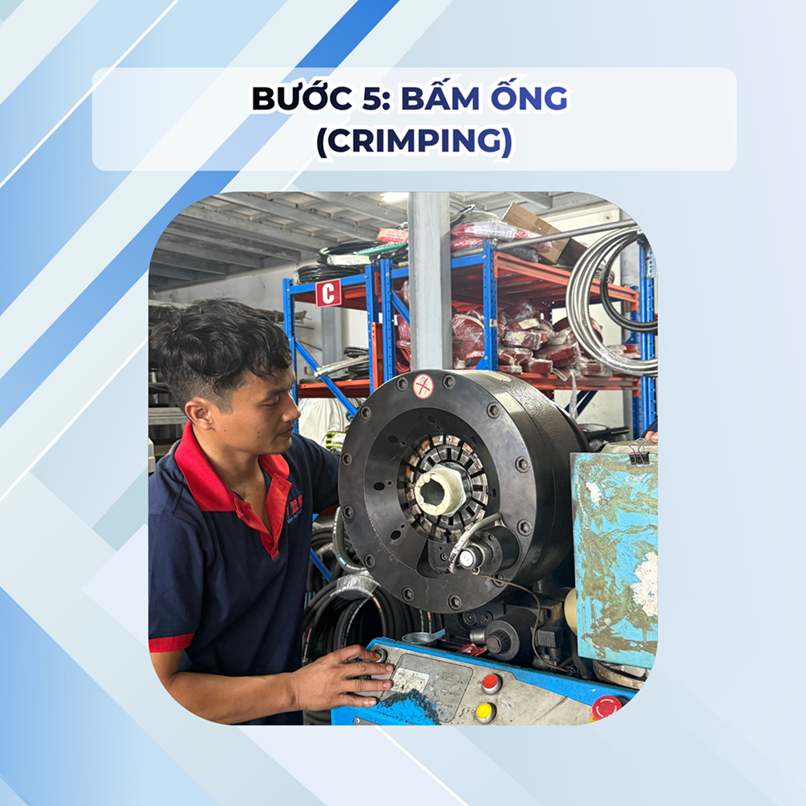

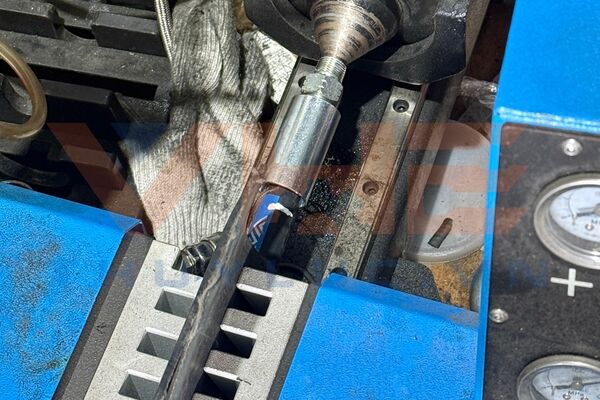

Bước 5: Bấm ống (Crimping)
Đây là công đoạn cốt lõi đòi hỏi tay nghề và hệ thống máy móc hiện đại.
Ống đã được lắp đầu cốt và áo bóp sẽ được đưa vào máy bấm ống thủy lực công suất lớn của VHE.
Kỹ thuật viên sẽ tra cứu bảng thông số tiêu chuẩn để cài đặt đường kính bóp (Crimp diameter) trên máy.
Hệ thống chấu bóp (Dies) sẽ ép đều áo bóp từ mọi hướng, thu hẹp đường kính vỏ áo, ép chặt lớp lưới thép vào rãnh của đầu cốt. Quá trình này tạo ra một khối liên kết siêu vững chắc, kín khít hoàn toàn.

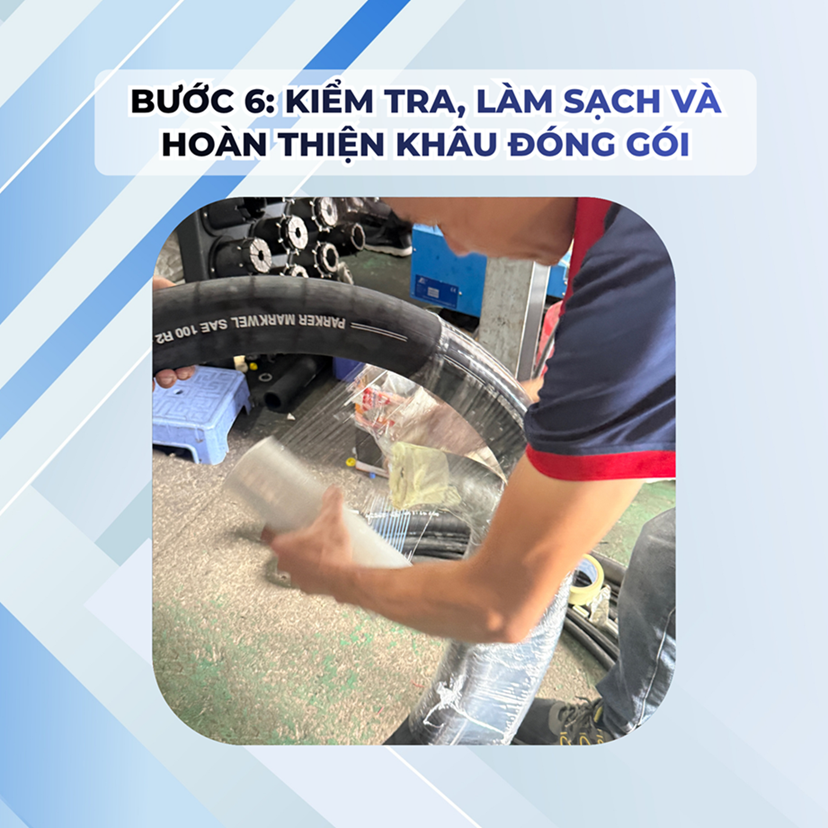

Bước 6: Kiểm tra, làm sạch và hoàn thiện khâu đóng gói
Tại VHE, sản phẩm bấm xong chưa phải là sản phẩm giao ngay. Khâu kiểm tra chất lượng (QC) và hoàn thiện được thực hiện vô cùng kỹ lưỡng:
Đo lường: Dùng thước kẹp đo lại đường kính ngoài của áo bóp sau khi bấm để đảm bảo đúng thông số kỹ thuật và dung sai cho phép.
Đóng gói: Bịt nắp nhựa bảo vệ ở hai đầu ren cốt để tránh va đập, hư hỏng trong quá trình vận chuyển (nếu khách hàng yêu cầu). Sau đó dán tem nhãn, quấn màng co và đóng gói cẩn thận để bàn giao hoặc gửi chành xe cho khách hàng.
Gia công bấm ống thủy lực uy tín – Liên hệ ngay VHE
Việc tuân thủ nghiêm ngặt 6 bước trên là minh chứng cho cam kết về chất lượng của Công ty Cổ phần Thiết bị Thủy lực Việt Nam (VHE). Với hệ thống máy cắt, máy gọt, máy bóp hiện đại cùng kho vật tư đầu cốt, ống mềm đa dạng, chúng tôi tự tin đáp ứng mọi yêu cầu gia công từ các xưởng sản xuất, đội xe cơ giới đến các tàu biển trọng tải lớn.
Quý khách hàng/Đối tác có nhu cầu gia công bấm ống thủy lực, vui lòng liên hệ trực tiếp với VHE qua website thuyluc.vn để được tư vấn kỹ thuật và nhận báo giá nhanh chóng!
